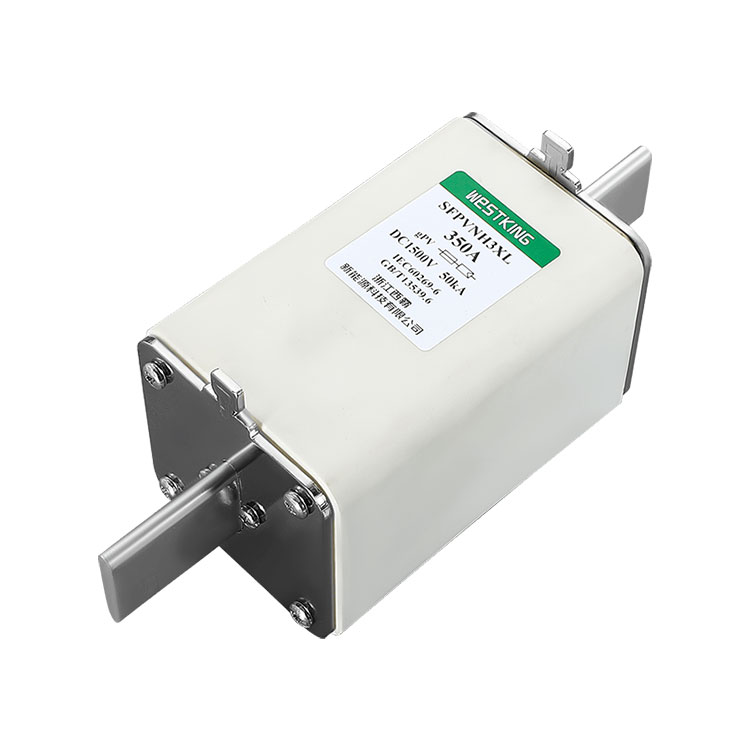

NH3XL GPV 1500VDC Säkringslänk

Inom solcellsanläggningar, WESTKINGs säkringarNH3XL GPV 1500VDC Säkringslänkspelar en avgörande roll för att skydda kretsar och utrustning mot potentiella skador till följd av överströms- och kortslutningshändelser. Dessa säkringar finner omfattande tillämpning över olika segment av fotovoltaiska uppställningar, inklusive cellsträngskretsar, inverter-ingångs-/utgångskretsar, batteriladdningskretsar och nätanslutna inverterkretsar.

Skicka förfrågan

Produktbeskrivning

I solcellsanläggningar, WESTKINGs säkringarNH3XL GPV 1500VDC Säkringslänkanvänds främst för att skydda kretsar och utrustning från skador orsakade av överström och kortslutningsströmmar. Dessa säkringar används ofta i fotovoltaiska cellsträngkretsar, växelriktaringångs-/utgångskretsar, batteriladdningskretsar och nätanslutna växelriktarkretsar, etc., för att förbättra systemets tillförlitlighet och stabilitet. WESTKINGs säkringar är gjorda av högkvalitativa material och tillverkade med utsökt hantverk, med hög prestanda, enkel installation och kompakt design, som kan möta behoven i olika scenarier.


NH3XL GPV 1500VDC SäkringslänkTeknisk data

•Märkspänning: 1500 VDC
• Märkströmmar: 350A...630A
•Användningskategori: gPV
• Nominell brottkapacitet: 50kA
• Minsta avbrottsklassificering: 1.35·In
•Icke smältström: 1.13·In
•Förvaringstemperatur: -40°C ... 90°C
•Driftstemperatur: -40°C ... 85°C

•När omgivningstemperaturen överstiger 25°C, se WESTKING Solar säkringstemperaturkorrigeringstabell.


NH3XL GPV 1500VDC SäkringslänkStandarder

IEC/EN 60269-1 Säkringslänkar – allmänna krav

IEC/EN 60269-6 Säkringslänkar för solcellssystem

UL248-19 Fotovoltaiska säkringslänkar

RoHS-kompatibel


NH3XL GPV 1500VDC SäkringslänkNYCKELFUNKTIONER/FÖRDELAR

Högspänningsbeständig aluminiumoxidkeramik

Kan bryta låga felströmmar

Låg temperaturökning

Precisionsstämplat säkringselement

Låg energiförbrukning


NH3XL GPV 1500VDC SäkringslänkANSÖKNINGAR

Den här enheten är kompatibel med växelriktare och batteriladdningsregulatorer och ger skydd för PV-moduler in-line och är lämplig för kombinationsboxapplikationer.

Lämplig för användning i alla solcellssystem, den erbjuder skydd på sträng-/matrisnivå för PV-system.


Certifieringar

• is09001 iatf16949


Ursprung

Kina


ELEKTRISKA EGENSKAPER

Märkström I2t(A2s) Strömförlust (w) 1,0 tum Nettovikt
Smältande Clearing
350A 44000 136000 80 1600g
400A 56000 180000 88
450A 60000 260000 95
500A 70000 290000 106
550A 80500 320000 112
630A 89000 370000 126


t-I egenskaper


Mått (mm)

A B C D E F G H
119 114 125 202 32 6 57 74


Kompatibla FUSE-baser


diagram för temperaturkorrigeringskoefficient


Beskrivning:

1.Säkringen fungerar normalt inom temperaturområdet -5°C till 40°C, och ingen ytterligare korrigering krävs.

2. De tillåtna användningsförhållandena är -40°C till 85°C.

3.Inom intervallet för tillåtna användningsförhållanden, se denna tabell.
