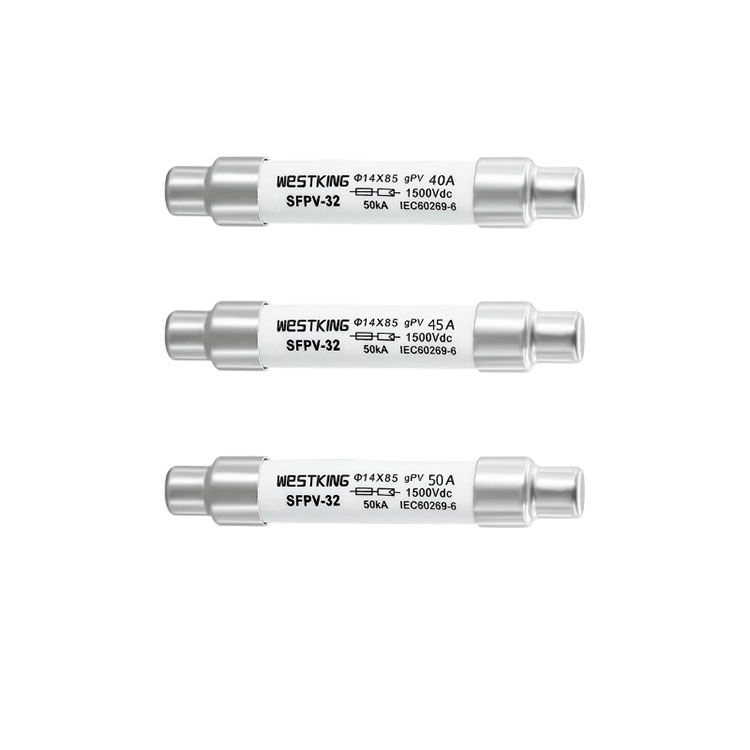

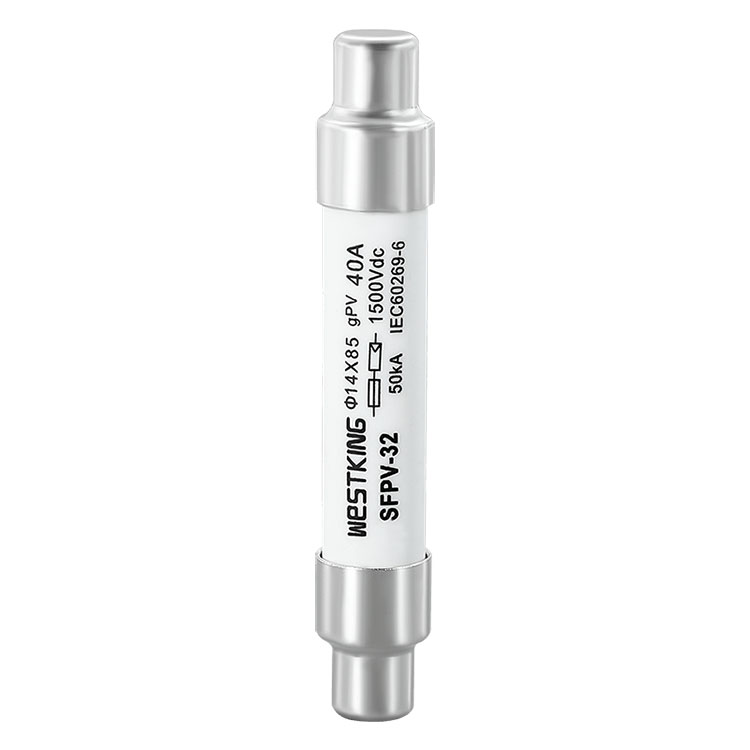

10/14x85 GPV 1500VDC Säkringslänk

Introduktionen av 10/14x85 mm gPV 1500VDC säkringslänk10/14x85 GPV 1500VDC Säkringslänkmarkerar en förlängning av den nuvarande expansionen inom serien 10X85 mm säkringslänkar. Med en maximal märkström på 50A tillgodoser den effektivt kraven från många storskaliga solcellskraftverk. Alla säkringslänkar delar en enhetlig längd på 85 mm och använder solcellsbasen SFPV-32BX, vilket säkerställer sömlös kompatibilitet med den befintliga 10X85 mm-serien.

Skicka förfrågan

Produktbeskrivning

10/14x85 mm gPV 1500VDC säkringslänk10/14x85 GPV 1500VDC Säkringslänkär en förlängning av 10X85mm Fuse Links strömexpansion, med en maximal märkström på 50A. Detta möter kraven från många storskaliga solcellsanläggningar. Alla säkringslänkar har en längd på 85 mm och använder samma solcellsbas, SFPV-32BX, som 10X85 mm


10/14x85 GPV 1500VDC SäkringslänkTeknisk data

•Märkspänning: 1500Vdc eller 1200Vdc
• Märkströmmar: 25A...50A
•Användningskategori: gPV
• Nominell brottkapacitet: 50 kA
• Minsta avbrottsklassificering: 1,35·In
•Icke smältström: 1,13·In
•Förvaringstemperatur: -40°C ... 90°C
•Driftstemperatur: -40°C ... 85°C

•Om den omgivande temperaturen är högre än 25°C, vänligen se WESTKINGS tabell för korrigeringskoefficient för säkringstemperatur och användarmanual.


10/14x85 GPV 1500VDC SäkringslänkStandarder

IEC/EN 60269-1 Säkringslänkar – allmänna krav

IEC/EN 60269-6 Säkringslänkar för solcellssystem

UL248-19 Fotovoltaiska säkringslänkar

RoHS-kompatibel


10/14x85 GPV 1500VDC SäkringslänkNYCKELFUNKTIONER/FÖRDELAR

Låg multiplikatorströmöverbelastning kan utlösas

Använder keramik med hög aluminiumoxid

Låg energiförbrukning

Säkringselementet antar Toshiba från Japan, med stabil säkringsegenskaper


10/14x85 GPV 1500VDC SäkringslänkANSÖKNINGAR

Erbjuder inline-skydd för PV-moduler

Idealisk för kombinationslådor

Lämplig för användning i alla solcellssystem

Ger skydd på sträng-/arraynivå för PV-system

Fungerar sömlöst med växelriktare och batteriladdningsregulator


Certifieringar

är09001 iatf16949

TUV CE


Ursprung

Kina


10/14x85 GPV 1500VDC SäkringslänkELEKTRISKA EGENSKAPER

Märkström I2t(A2s) Strömförlust (w) 1,0 tum Nettovikt
Smältande Clearing
25A 5 16 0.9 31g
30A 380 1400 5.6
32A 390 1800 6.3
35A 410 2000 7.4
40A 460 2450 8.5
45A 530 3200 9.6
50A 600 3800 10.5


t-I egenskaper


Mått (mm)


Kompatibla FUSE-baser


diagram för temperaturkorrigeringskoefficient


Beskrivning:

1.Säkringen fungerar normalt inom temperaturområdet -5°C till 40°C, och ingen ytterligare korrigering krävs.

2. De tillåtna användningsförhållandena är -40°C till 85°C.

3.Inom intervallet för tillåtna användningsförhållanden, se denna tabell.


Inom området för solenergiproduktion och storskaliga solcellskraftverk spelar WESTKINGs högkvalitativa säkringar en avgörande roll. Som en representant för Kinas säkringsindustri erbjuder WESTKING en serie säkringar som är lämpliga för solcellssystem, vilket ger utmärkt skydd och tillförlitlighet. Dessa säkringar används huvudsakligen för att skydda solcellsmoduler, växelriktare, kablar och distributionssystem, med snabbsäkringsegenskaper som förhindrar skador på utrustningen och säkerhetsrisker. Dessutom har WESTKING-säkringar låga säkringsströmmar, vilket minskar antalet systemfel. Storskaliga fotovoltaiska kraftverk måste ta hänsyn till faktorer som säkringskapacitet, märkspänning och säkringshastighet när man väljer lämpliga säkringar. WESTKING-säkringar minskar effektivt felförluster och förbättrar kraftgenereringseffektiviteten. I praktiska tillämpningar är det nödvändigt att regelbundet inspektera och byta ut säkringar. I takt med att den globala solcellsindustrin utvecklas kommer efterfrågan på högkvalitativa säkringar att växa. Som en ledande säkringstillverkare i Kina kommer WESTKING kontinuerligt att förbättra produktens prestanda för att möta behoven hos solcellssäkringar som används under mer komplexa arbetsförhållanden.
