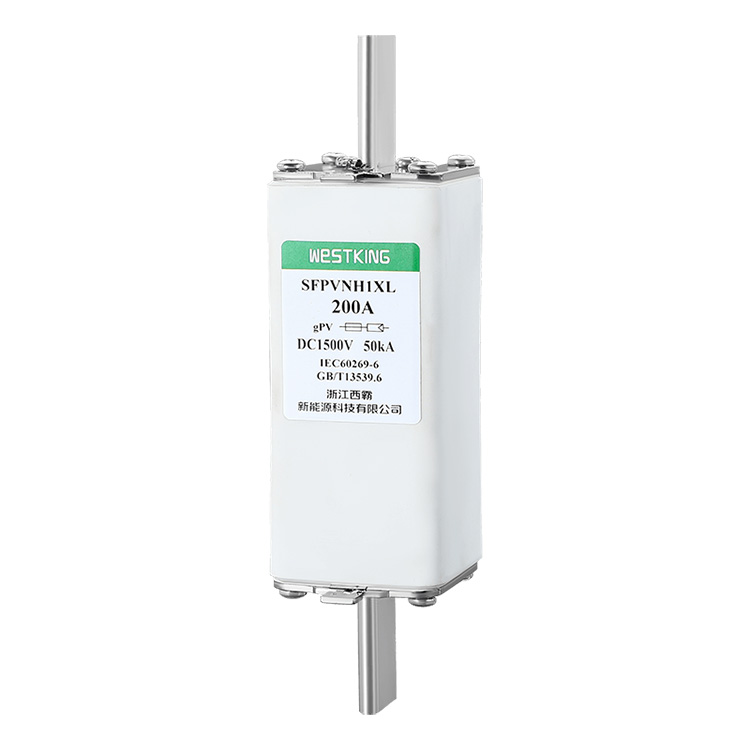

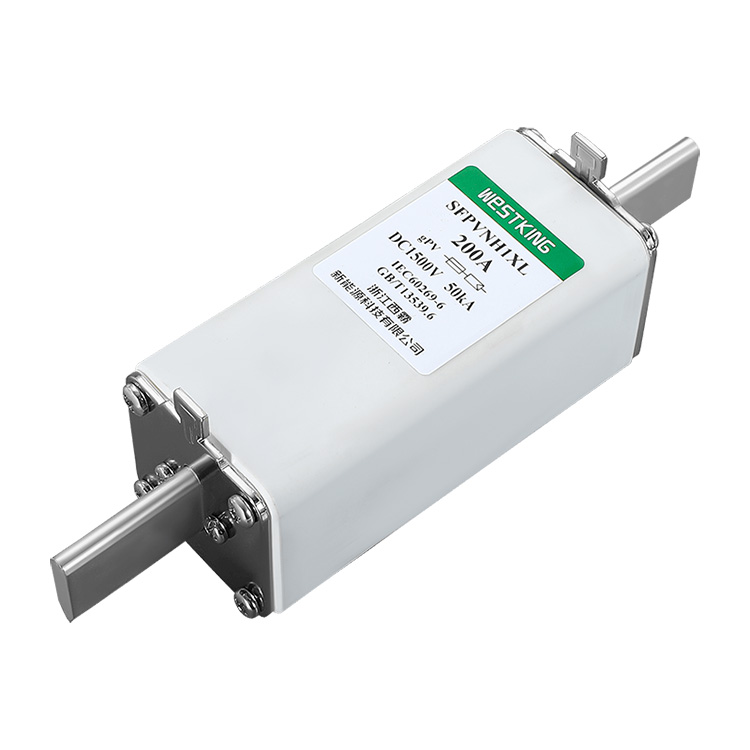

NH1XL GPV 1500VDC Säkringslänk

Med framsteg inom solcellsteknikNH1XL GPV 1500VDC Säkringslänk, effektiviteten av solenergiomvandling ser kontinuerlig förbättring. Följaktligen har många solcellskraftverk gått över från 1000 VDC till 1500VDC, vilket resulterat i minskade effektförluster och ökad systemeffektivitet.

Skicka förfrågan

Produktbeskrivning

I takt med att solcellstekniken förbättrasNH1XL GPV 1500VDC Säkringslänk, fortsätter omvandlingseffektiviteten för solenergi att öka. Många solcellskraftverk har uppgraderat sin spänning från 1000VDC till 1500VDC, vilket minskar strömförlusterna. Som svar på marknadens efterfrågan har WESTKING utvecklat en serie 1500VDC solcellsskyddssäkringar, inklusive 10X85mm, 10/14X85mm och NH1XL, NH2XL, NH3XL serie fyrkantssäkringar av typen högström solcellssäkringar för att möta de elektriska skyddsbehoven i det samtida fotovoltaiska området . Spänningsuppgraderingen ställer högre krav på tillverkningsprocessen av säkringar. WESTKING har en oberoende forsknings- och utvecklingsinstitution, och kärnkomponenten, säkringssmältan, använder högbågande material för att effektivt absorbera bågchocken som genereras under högspänningsbrytningsprocessen, vilket säkerställer säker avstängning av överbelastningsström.


Teknisk data

•Märkspänning: 1500 Vdc • Märkströmmar:
63A...250A •Användningskategori:
gPV • Nominell brottkapacitet:
50kA • Minsta avbrottsklassificering:
1.35·In •Icke smältström:
1.13·In •Förvaringstemperatur:
-40°C ... 90°C •Driftstemperatur:
-40°C ... 85°C

•När omgivningstemperaturen överstiger 25°C, se WESTKING Solar säkringstemperaturkorrigeringstabell.


NH1XL GPV 1500VDC SäkringslänkStandarder

IEC/EN 60269-1 Säkringslänkar – allmänna krav

IEC/EN 60269-6 Säkringslänkar för solcellssystem

UL248-19 Fotovoltaiska säkringslänkar

RoHS-kompatibel


NH1XL GPV 1500VDC SäkringslänkNYCKELFUNKTIONER/FÖRDELAR

Globalt erkännande

Låg felströmsavbrottsförmåga

Låg energiförbrukning

Höghållfast aluminiumoxidkeramik

Hög effektivitet, låg strömförbrukning

Enkel montering


NH1XL GPV 1500VDC SäkringslänkANSÖKNINGAR

Skyddstillämpningar för fotovoltaisk kraftgenerering

Skyddar växelriktare

Skyddar mot inkommande nätverksström


Certifieringar

• is09001 iatf16949


Ursprung

Kina


NH1XL GPV 1500VDC SäkringslänkELEKTRISKA EGENSKAPER

Märkström I2t(A2s) Strömförlust (w) 1,0 tum Nettovikt
Smältande Clearing
63A 500 1250 22 960 g
80A 680 2300 24
100A 1100 4200 29
125A 2000 8000 35
160A 5200 19000 42
200A 9500 46000 52
250A 16800 82000 60


t-I egenskaper


Mått (mm)

A B C D E F G H
119 114 123 191 25 6 39 51


Kompatibla FUSE-baser


diagram för temperaturkorrigeringskoefficient


Beskrivning:

1.Säkringen fungerar normalt inom temperaturområdet -5°C till 40°C, och ingen ytterligare korrigering krävs.

2. De tillåtna användningsförhållandena är -40°C till 85°C.

3.Inom intervallet för tillåtna användningsförhållanden, se denna tabell.
