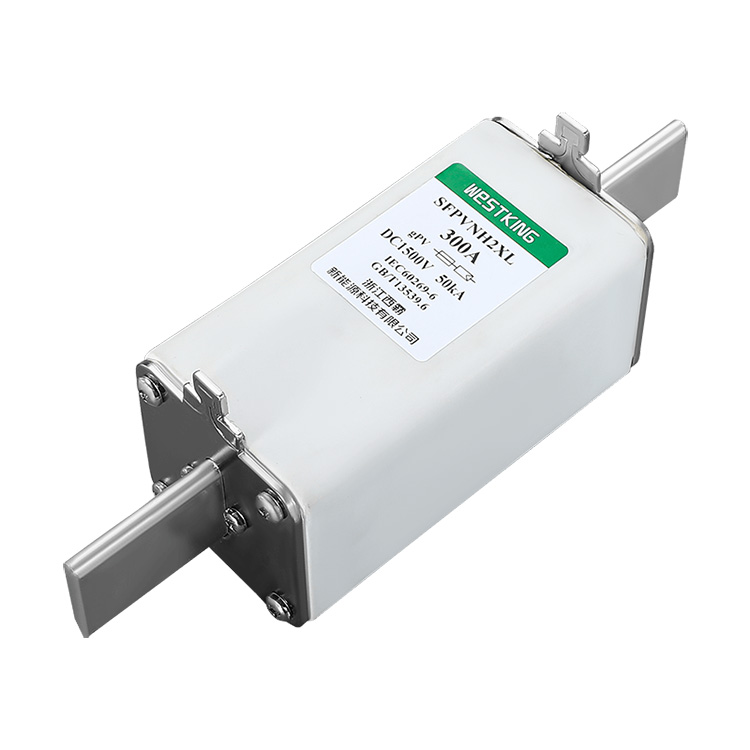

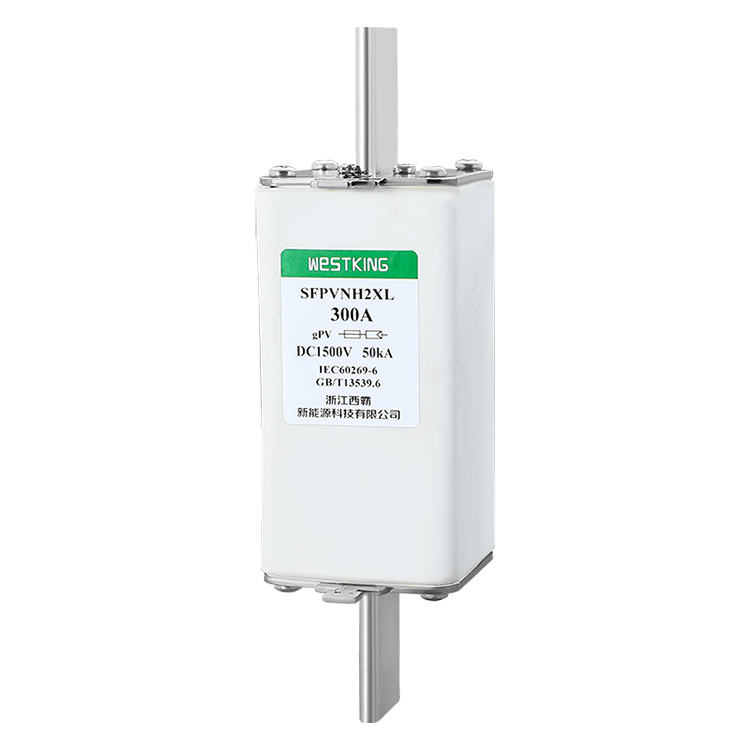

WESTKING NH2XL PV-säkring är designad främst för att skydda kablar inom fotovoltaiska kedjekretsar.
står som en pålitlig väktare. Dess innovativa insättningsliknande struktur säkerställer inte bara ett effektivt skydd utan ökar också bekvämligheten med installations- och utbytesprocesser.WESTKING NH2XL solcellssäkring (PV).
är i första hand konstruerad för att skydda kablar i fotovoltaiska kedjekretsar. Dess insättningsliknande struktur gör installation och utbyte enklare. Med sin utmärkta prestanda och tillförlitlighet har NH2XL-säkringen vunnit stor acceptans globalt. Dessutom överensstämmer produkten med IEC60269-standarden, vilket säkerställer dess säkerhet och stabilitet i olika applikationsscenarier. Insättningsstrukturen för NH2XL-säkringen möjliggör snabb anslutning till solcellssystem, vilket minskar installationskostnader och tid. Dess kompakta design och höghållfasta material möjliggör installation i begränsade utrymmen, vilket uppfyller utrymmeskraven för moderna solcellssystem. Dessutom visar NH2XL-säkringen utmärkta prestanda när det gäller att motstå felströmmar, vilket effektivt skyddar solcellssystem från skador.
•Märkspänning: | 1500 VDC |
• Märkströmmar: | 125A...400A |
•Användningskategori: | gPV |
• Nominell brottkapacitet: | 50kA |
• Minsta avbrottsklassificering: | 1.35·In |
•Icke smältström: | 1.13·In |
•Förvaringstemperatur: | -40°C ... 90°C |
•Driftstemperatur: | -40°C ... 85°C |
•När omgivningstemperaturen överstiger 25°C, se WESTKING Solar säkringstemperaturkorrigeringstabell.
IEC/EN 60269-1 Säkringslänkar – allmänna krav
IEC/EN 60269-6 Säkringslänkar för solcellssystem
UL248-19 Fotovoltaiska säkringslänkar
RoHS-kompatibel
Med anfallsanordning
Heltäckande skydd
Säkringsmaterial valt från Toshiba, Japan
Uppfyll kraven för saltspraytest
Den här enheten är kompatibel med växelriktare och batteriladdningsregulatorer och ger skydd för PV-moduler in-line och är lämplig för kombinationsboxapplikationer.
Lämplig för användning i alla solcellssystem, den erbjuder skydd på sträng-/matrisnivå för PV-system.
• is09001 iatf16949
Kina
Märkström | I2t(A2s) | Strömförlust (w) 1,0 tum | Nettovikt | |
Smältande | Clearing | |||
125A | 2000 | 8000 | 35 | 1250g |
160A | 5200 | 19000 | 42 | |
200A | 9500 | 46000 | 52 | |
250A | 16800 | 82000 | 60 | |
315A | 40000 | 120000 | 72 | |
350A | 44000 | 136000 | 80 | |
400A | 56000 | 180000 | 88 |
A | B | C | D | E | F | G | H |
119 | 114 | 123 | 202 | 32 | 6 | 51 | 60 |
Beskrivning:
1.Säkringen fungerar normalt inom temperaturområdet -5°C till 40°C, och ingen ytterligare korrigering krävs.
2. De tillåtna användningsförhållandena är -40°C till 85°C.
3.Inom intervallet för tillåtna användningsförhållanden, se denna tabell.
