750VDC HSFJ750 höghastighetssäkring

WESTKINGS HSFJ750 serie DC säkringar750VDC HSFJ750 höghastighetssäkringär bultanslutna cylindriska snabbverkande säkringar, lämpliga för halvledarenheter som växelriktare, likriktare och omvandlare, batteri- och motorenheter och industrier som järnvägstransit och laddstationer. Produkterna har snabb respons, låg temperaturökning och strömförbrukning och bra antivibrationsprestanda, vilket ger pålitligt kortslutningsskydd för olika kraftsystem.

Skicka förfrågan

Produktbeskrivning

WESTKINGS HSFJ750-serie med bultar i nordamerikansk stil med höghastighetssäkringar är designade för att skydda:

DC gemensam buss: Säkerställer säkerheten och tillförlitligheten för likströmsbussystemet.

DC-drivna kraftomvandlare/likriktare: Skyddar dessa enheter från överbelastning och kortslutning.

Startare med reducerad märkspänning: Förhindrar skador på dessa enheter på grund av överspänning eller överström.

Högspänningstraktionsväxelriktare: Skyddar dessa växelriktare från spänningsöverspänningar och andra elektriska faror.

Dessa säkringar750VDC HSFJ750 höghastighetssäkringerbjuder tillförlitligt skydd för olika elektriska enheter och system, med snabb respons, låg temperaturökning och bra antivibrationsprestanda. WESTKINGS HSFJ750-series säkringar är idealiska för industrier som järnvägstransit och laddstationer och uppfyller kraven från moderna elektriska system och säkerställer säkerheten för operatörer och utrustning.

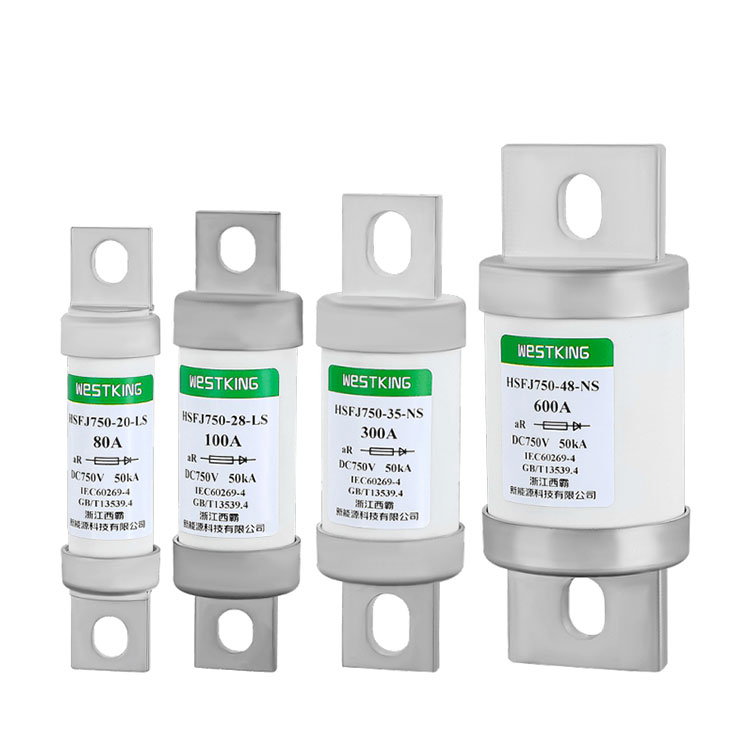

750VDC HSFJ750 höghastighetssäkringTekniska data

Typ	Märkspänning	Bedömda strömmar
HSFJ750-20-LS-(Amp)	750VDC/1000Vac	50A,60A,70A,80A,100A,125A,150A
HSFJ750-28-LS-(Amp)	750VDC/1000Vac	100A,125A,150A,175A,200A,250A
HSFJ750-35-NS-(Amp)	750VDC/1000Vac	200A,250A,300A,350A,400A
HSFJ750-48-NS-(Amp)	750VDC/1000Vac	300A,350A,400A,450A,500A,550A,600A

Användningskategori:aR

Nominell brottkapacitet: 50kA

Standarder

IEC/EN 60269-4

RoHS-kompatibel

750VDC HSFJ750 höghastighetssäkringNYCKELFUNKTIONER/FÖRDELAR

Snabb strömavbrott: Höghastighetssäkringar ger snabb strömavslutning, vilket minimerar olycksförluster.

Tillförlitlighet: Den bultanslutna designen ökar stabiliteten och tillförlitligheten, vilket säkerställer normal drift i tuffa miljöer.

Enkel installation: Standardiserad design av bultanslutna säkringar gör installation och underhåll enkelt.

Bred tillämplighet: Höghastighetssäkringar är lämpliga för olika kraftutrustningar, inklusive vanliga DC-bussar, DC-drivkraftomvandlare/likriktare, startare med reducerad spänning och högspänningstraktionsväxelriktare.

Säkerhet: Höghastighetssäkringar skyddar utrustning och personal vid fel.

Miljöskydd: Miljövänliga material används i tillverkningen, vilket minskar miljöpåverkan.

Energibesparing: Höghastighetssäkringar har hög strömavbrottshastighet, vilket bidrar till energibesparing.

750VDC HSFJ750 höghastighetssäkringANSÖKNINGAR

WESTKING'S HSFJ750-serien med bultanslutna höghastighetssäkringar i nordamerikansk stil är i första hand konstruerade för att skydda vanliga DC-bussar, DC-drivkraftomvandlare/likriktare, startare med reducerad spänning och högspänningstraktionsväxelriktare.

Dessa säkringar spelar en viktig roll i elektriska system, eftersom de snabbt kan stänga av strömförsörjningen i fall av strömöverbelastning eller kortslutning.

Denna funktion garanterar utrustningens säkerhet och förhindrar skador, vilket gör dem till en oumbärlig del av olika kraftsystem.

Certifieringar

• is09001 iatf16949

Ursprung

Kina

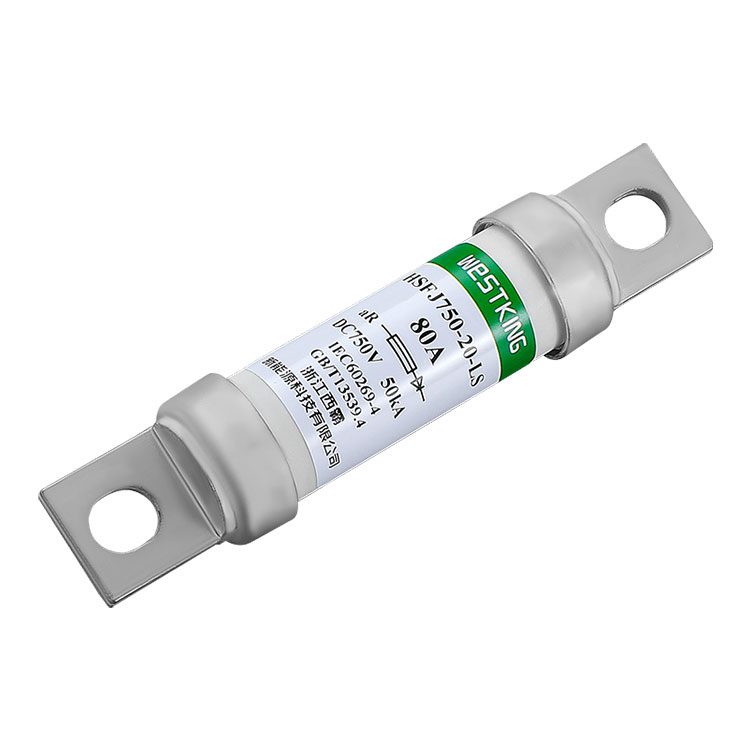

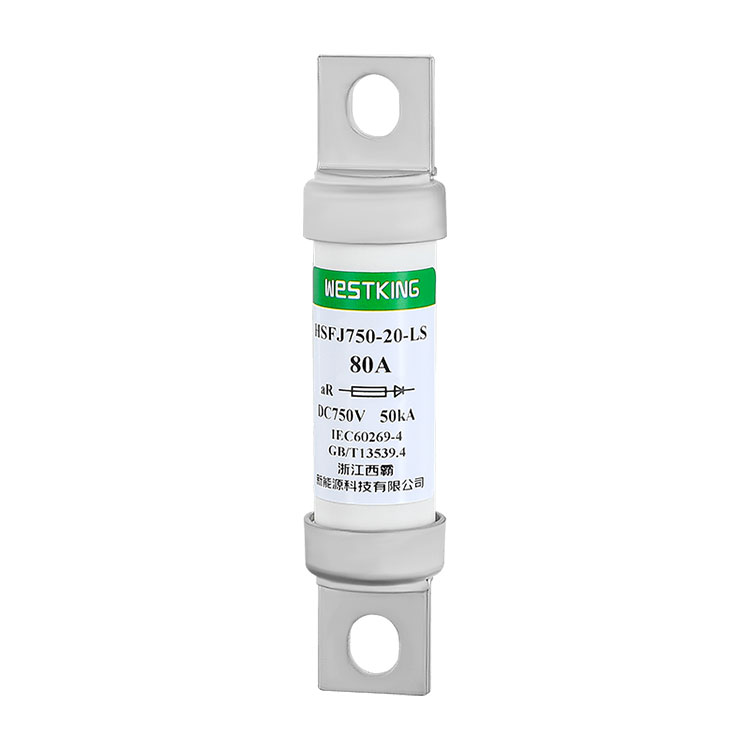

750VDC HÖGSÄKNING-HSFJ750-20-LS

Typ			Effektförlust 1,0 in (w)	Monteringsbult/ vridmoment
Typ	Smältande	Clearing	Effektförlust 1,0 in (w)	Monteringsbult/ vridmoment
HSFJ750-20-LS-50A	165	760	12.0	Montera bulten M8 Rekommenderat monteringsmoment 12,0 N▪m
HSFJ750-20-LS-60A	280	1050	14.0
HSFJ750-20-LS-70A	400	1500	17.0
HSFJ750-20-LS-80A	550	2300	19.5
HSFJ750-20-LS-100A	960	3870	23.0
HSFJ750-20-LS-125A	1640	5800	26.5
HSFJ750-20-LS-150A	2450	8460	31.0

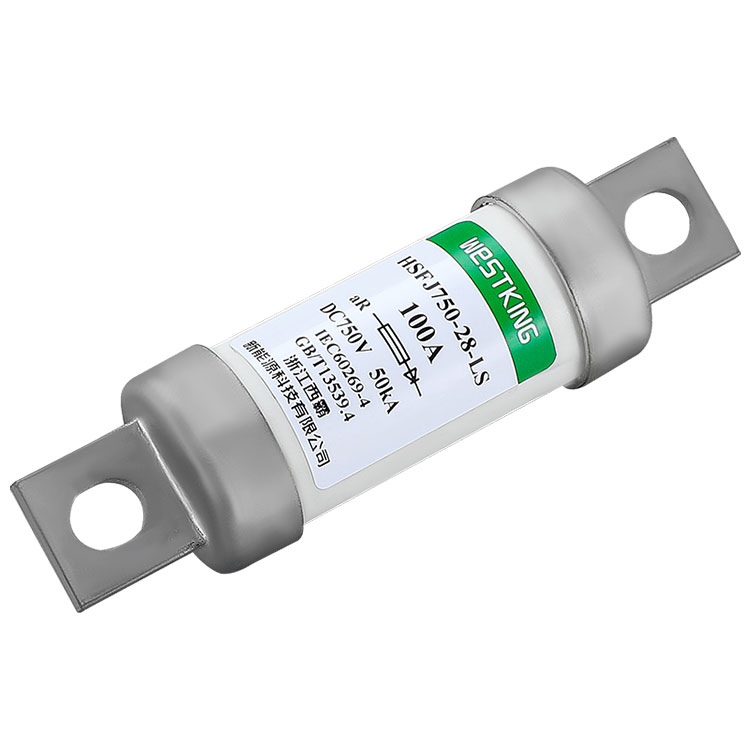

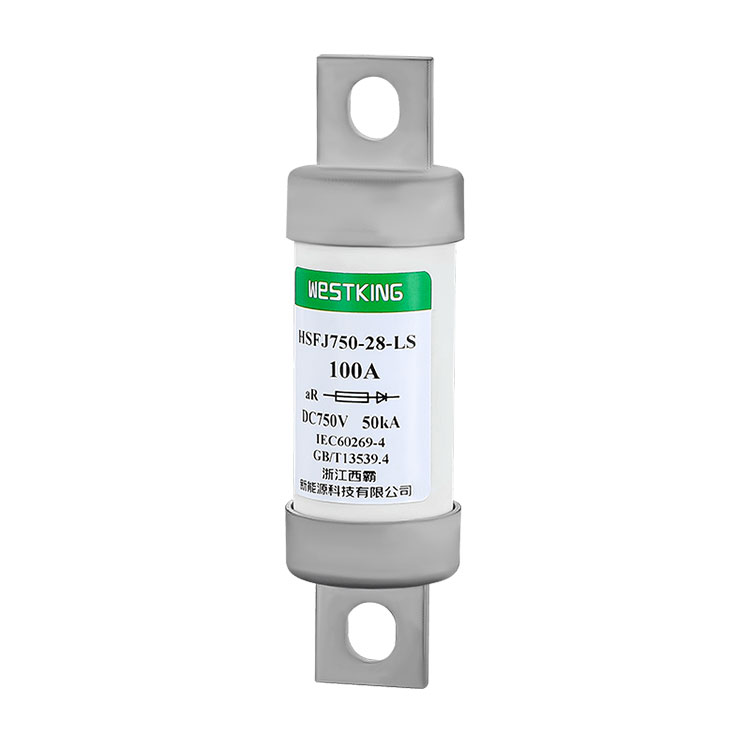

750VDC HÖGSÄKNING-HSFJ750-28-LS

Typ	I2t (A2s)		Effektförlust 1,0 in (w)	Monteringsbult/ vridmoment
Typ	Smältande	Clearing	Effektförlust 1,0 in (w)	Monteringsbult/ vridmoment
HSFJ750-28-LS-100A	700	3500	21.0	Montera bulten M8 Rekommenderat monteringsmoment 12,0 N▪m
HSFJ750-28-LS-125A	1350	5200	26.5
HSFJ750-28-LS-150A	1900	7500	33.0
HSFJ750-28-LS-175A	2800	9000	38.0
HSFJ750-28-LS-200A	4550	15100	42.5
HSFJ750-28-LS-250A	6900	34500	52.0

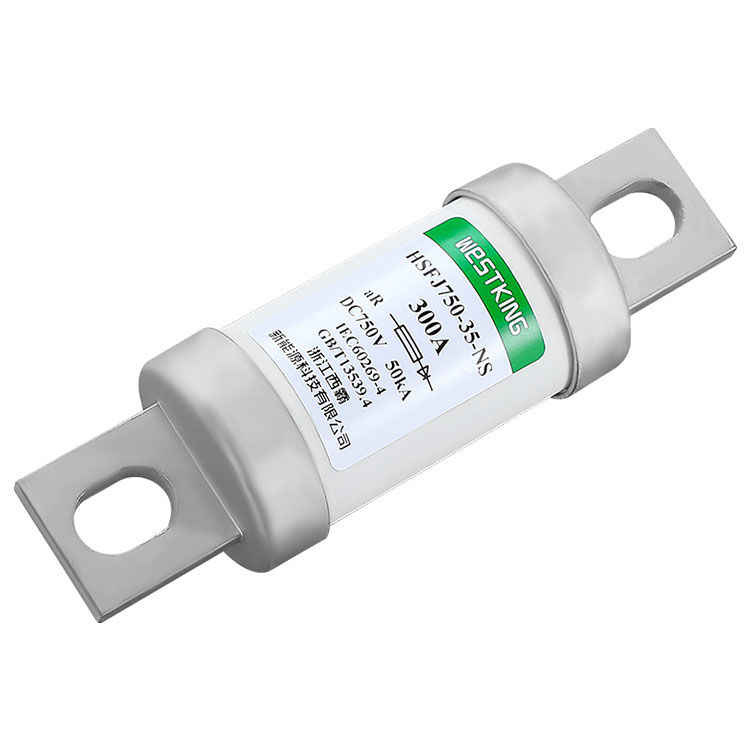

750VDC HÖGSÄKRING-HSFJ750-35-NS

Typ	I2t (A2s)		Effektförlust 1.0In（w）	Monteringsbult/ vridmoment
Typ	Smältande	Clearing	Effektförlust 1.0In（w）	Monteringsbult/ vridmoment
HSFJ750-35-NS-200A	7200	18600	40.0	Montera bulten M10 Rekommenderat monteringsmoment 20,0 N▪m
HSFJ750-35-NS-250A	10300	38500	45.5
HSFJ750-35-NS-300A	14500	56700	50.0
HSFJ750-35-NS-350A	19000	75800	57.5
HSFJ750-35-NS-400A	26500	99000	70.0

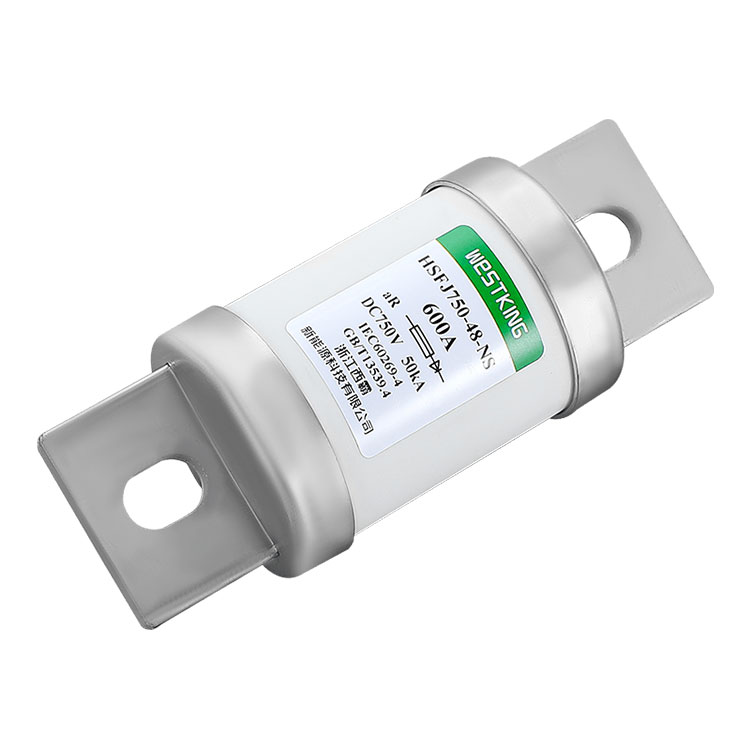

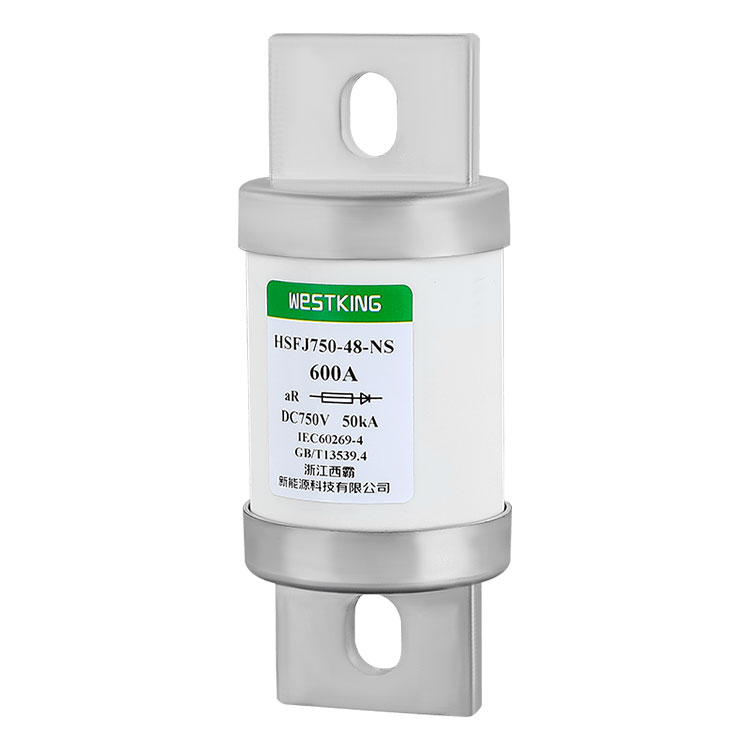

750VDC HÖGSÄKNING-HSFJ750-48-NS

Typ	I2t (A2s)		Effektförlust 1.0In（w）	Monteringsbult/ vridmoment
Typ	Smältande	Clearing	Effektförlust 1.0In（w）	Monteringsbult/ vridmoment
HSFJ750-48-NS-300A	17000	72000	53.5	Montera bulten M10 Rekommenderat monteringsmoment 20,0 N▪m
HSFJ750-48-NS-350A	21000	95000	61.0
HSFJ750-48-NS-400A	30000	115000	76.5
HSFJ750-48-NS-450A	37000	135000	91.0
HSFJ750-48-NS-500A	45000	178500	101.5
HSFJ750-48-NS-550A	56500	214000	112.5
HSFJ750-48-NS-600A	63000	265000	125.0
