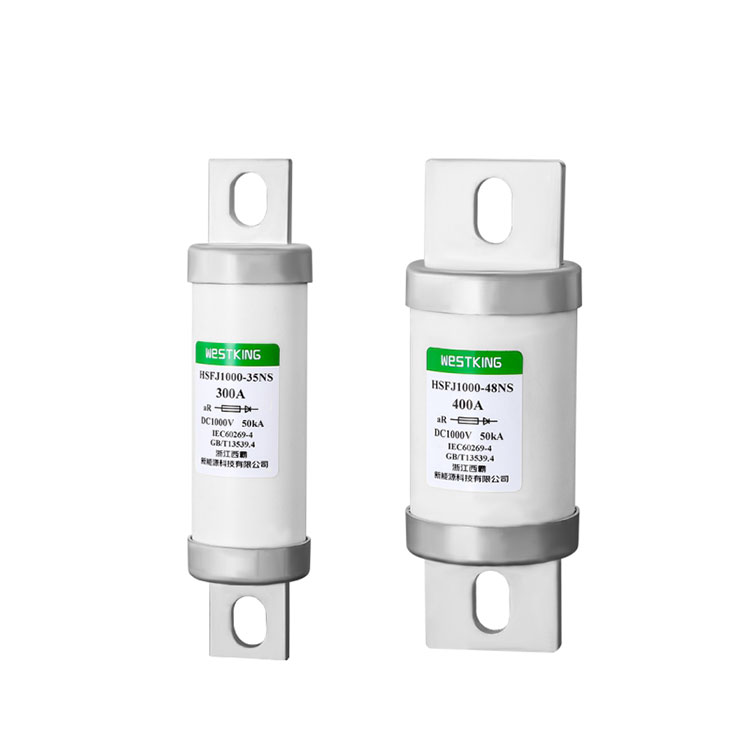

1000VDC HSFJ1000 höghastighetssäkring
  • 1000VDC HSFJ1000 höghastighetssäkring1000VDC HSFJ1000 höghastighetssäkring
  • 1000VDC HSFJ1000 höghastighetssäkring1000VDC HSFJ1000 höghastighetssäkring
  • 1000VDC HSFJ1000 höghastighetssäkring1000VDC HSFJ1000 höghastighetssäkring
  • 1000VDC HSFJ1000 höghastighetssäkring1000VDC HSFJ1000 höghastighetssäkring
  • 1000VDC HSFJ1000 höghastighetssäkring1000VDC HSFJ1000 höghastighetssäkring

1000VDC HSFJ1000 höghastighetssäkring

Westkings HSFJ1000 serie DC säkringar1000VDC HSFJ1000 höghastighetssäkringär utformade för att ge tillförlitligt skydd för olika kraftsystem. Dessa säkringar är cylindriska, snabbverkande säkringar som är förbundna med bultar, vilket gör dem lämpliga för användning i högeffektsapplikationer. De är idealiska för att skydda halvledarenheter som växelriktare, likriktare och omvandlare, såväl som batteri- och motorenheter. Dessa säkringar används ofta i industrier som järnvägstransitering och laddningsstationer, där höga nivåer av kraft och tillförlitlighet är avgörande.

Skicka förfrågan

Produktbeskrivning




WESTKINGS DC-säkringar i HSFJ1000-serien är designade för att erbjuda en rad fördelar, inklusive snabb respons, låg temperaturökning och bra antivibrationsprestanda. Dessa funktioner säkerställer att säkringarna effektivt kan skydda kraftsystemet och de enheter som är anslutna till det från kortslutning och överström. Säkringarna är också enkla att installera och underhålla, vilket gör dem till ett praktiskt val för en mängd olika applikationer.


1000VDC HSFJ1000 höghastighetssäkringTekniska data

Typ Märkspänning Bedömda strömmar
HSFJ1000-35-NS-(Amp) 1000VDC/1250VAC 100A,150A,200A,250A,300A
HSFJ1000-48-NS-(Amp) 1000VDC/1250VAC 300A,350A,400A,450A,500A

Användningskategori:aR

Nominell brottkapacitet: 50kA


Standarder

IEC/EN 60269-4

RoHS-kompatibel


1000VDC HSFJ1000 höghastighetssäkringNYCKELFUNKTIONER/FÖRDELAR

Snabb strömavbrott: Snabbverkande säkringar ger snabb strömavslutning, vilket minimerar olycksförluster.

Tillförlitlighet: Bultansluten design ökar stabiliteten och tillförlitligheten i tuffa miljöer.

Enkel installation: Standardiserad bultansluten säkringsdesign för enkel installation och underhåll.

Bred tillämplighet: Kompatibel med olika kraftutrustning, inklusive vanliga DC-bussar, DC-drivkraftomvandlare/likriktare, startare med reducerad spänning och högspänningstraktionsväxelriktare.

Säkerhet: Skydda utrustning och personal vid fel.

Miljömedvetande: Miljövänliga material som används i tillverkningen.

Energieffektivitet: Hög strömavbrottshastighet bidrar till energibesparing.


1000VDC HSFJ1000 höghastighetssäkringANSÖKNINGAR

WESTKING'S HSFJ1000-serien med bultanslutna höghastighetssäkringar i nordamerikansk stil är i första hand konstruerade för att skydda vanliga DC-bussar, DC-drivkraftomvandlare/likriktare, startare med reducerad spänning och högspänningstraktionsväxelriktare.

Dessa säkringar spelar en viktig roll i elektriska system, eftersom de snabbt kan stänga av strömförsörjningen i fall av strömöverbelastning eller kortslutning.

Denna funktion garanterar utrustningens säkerhet och förhindrar skador, vilket gör dem till en oumbärlig del av olika kraftsystem.


1000VDC HSFJ1000 höghastighetssäkringCertifieringar

• is09001 iatf16949


Ursprung

Kina

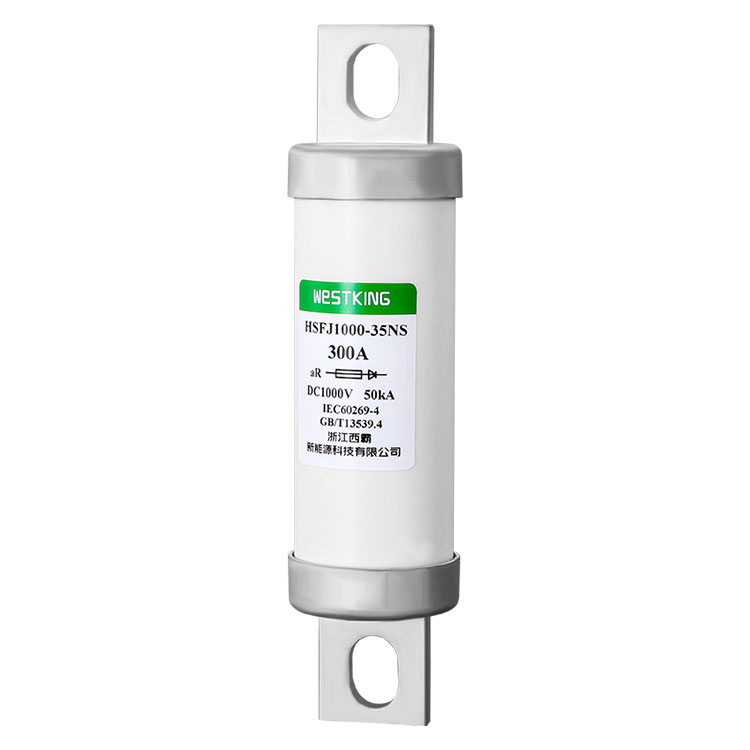

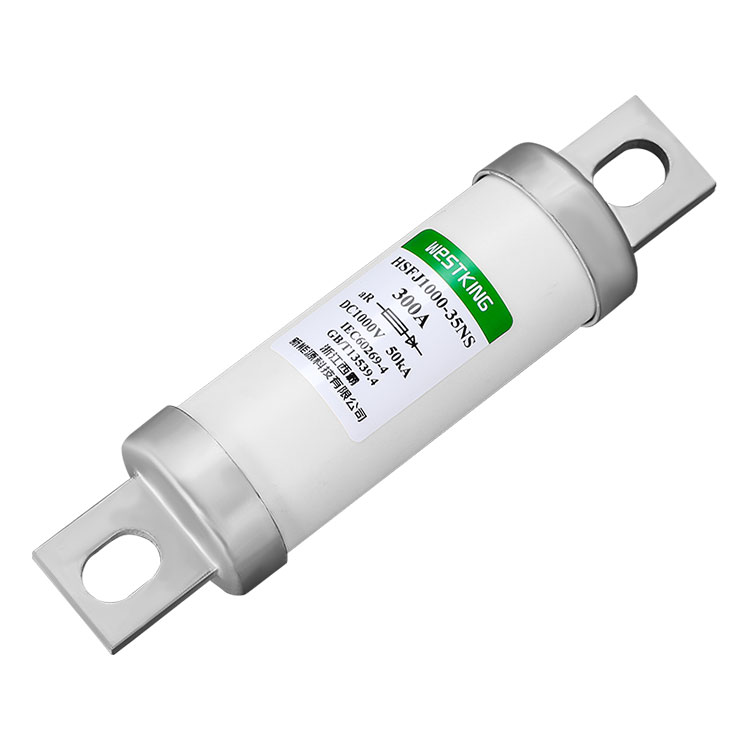

1000VDC HÖGSÄKNING-HSFJ1000-35-NS

Typ I2t (A2s) Effektförlust 1.0In(w) Monteringsbult/ vridmoment
Smältande Clearing
HSFJ1000-35-NS-100A 2400 12700 18.0 Montera bulten M10 Rekommenderat monteringsmoment 20,0 N▪m
HSFJ1000-35-NS-150A 5100 26500 28.0
HSFJ1000-35-NS-200A 16100 61500 41.0
HSFJ1000-35-NS-250A 25300 115000 48.0
HSFJ1000-35-NS-300A 27000 165000 53.0

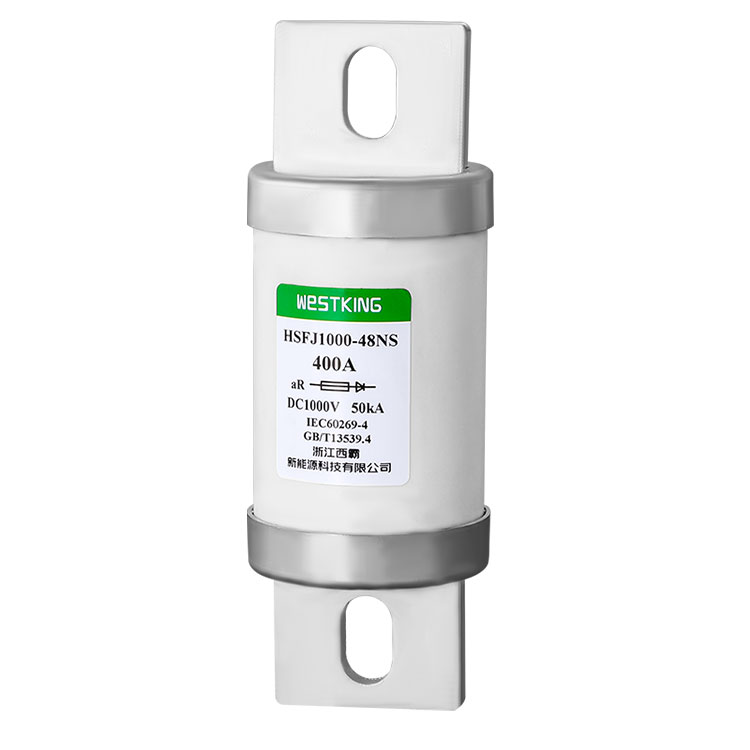

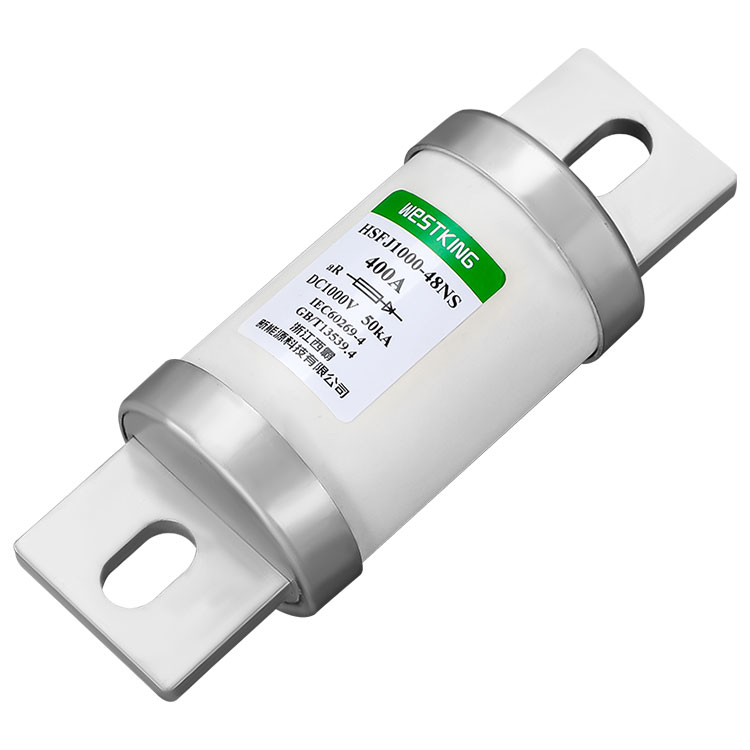

1000VDC HÖGSÄKNING-HSFJ1000-48-NS

Typ I2t (A2s) Effektförlust 1.0In(w) Monteringsbult/ vridmoment
Smältande Clearing
HSFJ1000-48-NS-300A 27100 16500 53.0 Montera bulten M10 Rekommenderat monteringsmoment 20,0 N▪m
HSFJ1000-48-NS-350A 43000 232000 60.0
HSFJ1000-48-NS-400A 72000 325000 65.0
HSFJ1000-48-NS-450A 79000 32000 79.0
HSFJ1000-48-NS-500A 10600 370000 90.0


1000VDC HSFJ1000 höghastighetssäkringApplikationsguide:

Omgivningstemperatur:

Normala driftförhållanden: Den maximala omgivningstemperaturen bör inte överstiga 40°C och 24-timmars medeltemperaturen bör inte överstiga 35°C. Medeltemperaturen uppmätt under hela året bör vara lägre än detta, och den lägsta omgivningstemperaturen bör inte vara under -5°C.

Tillåtna driftsförhållanden: -40°C till 85°C.

Höjd över havet:

Normala driftsförhållanden: Installationshöjden bör inte överstiga 2000m.

Tillåtna driftsförhållanden: 2000m till 4500m.

Atmosfäriska förhållanden:

Normala driftförhållanden: Ren luft med en relativ luftfuktighet som inte överstiger 50 % vid 40°C. Högre luftfuktighet tillåts vid lägre temperaturer, och måttlig kondens kan uppstå ibland på grund av temperaturförändringar.

Tillåtna driftförhållanden: Relativ luftfuktighet överstiger inte 95 % utan tydlig kondens.

Installationsvillkor:

WESTKINGS SÄKRING ska installeras horisontellt eller vertikalt beroende på den faktiska situationen. Se till att det elektriska spelet inte är mindre än 8 mm och att krypavståndet inte är mindre än 10 mm. Installationsvillkoren är som följer:

a) På platser utan betydande skakningar och stötvibrationer;

b) I media utan explosionsrisk och som inte innehåller några gaser eller damm som kan korrodera metaller och förstöra isolering;

c) På platser utan regn, snö eller isinvasion.

1000VDC HSFJ1000 höghastighetssäkringFörpackning och förvaring:

Förpackning: Innerkartong av wellpapp, ytterkartong, med regn, fukt och ömtåliga säkerhetsmärken.

Förvaring: Temperatur -40°C till 40°C; relativ luftfuktighet som inte överstiger 70% vid 40°C, 80% vid 30°C och 90% vid 20°C under; vattentät, undvik kontakt med flytande vatten och deformation på grund av fuktabsorption; eldfast.

Användning och underhåll:

WESTKINGS SÄKRING ska rengöras och underhållas regelbundet av dedikerad personal, inspektera fästelementens status och säkerställa säker drift. När säkringselementet smälter, byt ut det mot en säkring med samma specifikation och var uppmärksam på att avlägsna damm och andra föroreningar från basen.
