500VDC HSFJ500 höghastighetssäkring
  • 500VDC HSFJ500 höghastighetssäkring500VDC HSFJ500 höghastighetssäkring
  • 500VDC HSFJ500 höghastighetssäkring500VDC HSFJ500 höghastighetssäkring
  • 500VDC HSFJ500 höghastighetssäkring500VDC HSFJ500 höghastighetssäkring
  • 500VDC HSFJ500 höghastighetssäkring500VDC HSFJ500 höghastighetssäkring
  • 500VDC HSFJ500 höghastighetssäkring500VDC HSFJ500 höghastighetssäkring
  • 500VDC HSFJ500 höghastighetssäkring500VDC HSFJ500 höghastighetssäkring
  • 500VDC HSFJ500 höghastighetssäkring500VDC HSFJ500 höghastighetssäkring
  • 500VDC HSFJ500 höghastighetssäkring500VDC HSFJ500 höghastighetssäkring
  • 500VDC HSFJ500 höghastighetssäkring500VDC HSFJ500 höghastighetssäkring

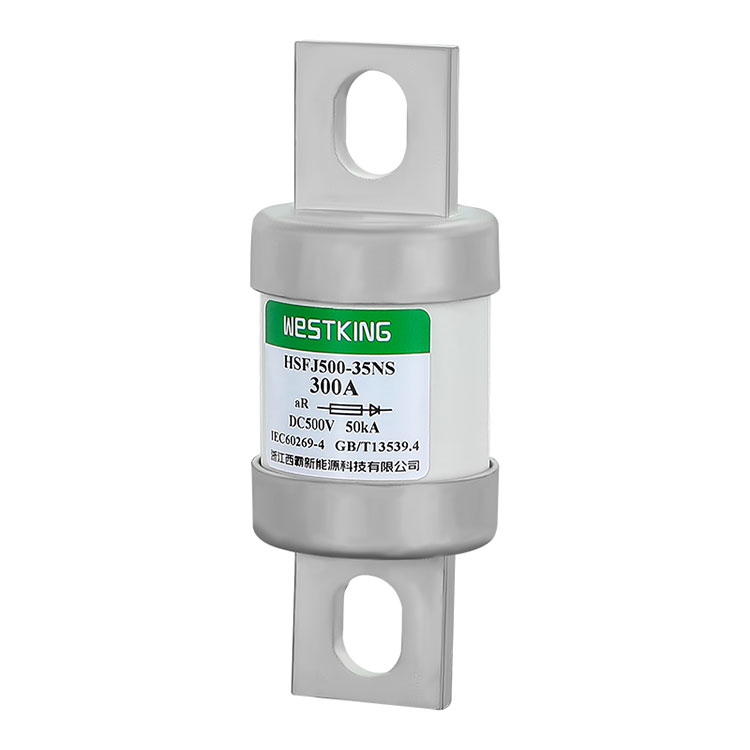

500VDC HSFJ500 höghastighetssäkring

Westkings HSFJ500 serie DC säkringar500VDC HSFJ500 höghastighetssäkringär designade för att erbjuda tillförlitligt skydd för olika kraftsystem. Dessa säkringar är bultanslutna cylindriska snabbverkande säkringar som är idealiska för halvledarenheter som växelriktare, likriktare och omvandlare, såväl som batteri- och motorenheter. De hittar sin tillämpning i branscher som järnvägstransitering och laddstationer.

Skicka förfrågan

Produktbeskrivning




Westkings HSFJ500 serie DC säkringar500VDC HSFJ500 höghastighetssäkringerbjuder snabb respons, låg temperaturökning och strömförbrukning, bra antivibrationsprestanda, pålitligt kortslutningsskydd och enkel installation. Dessa funktioner ger ett omfattande kraftsystemskydd för optimal prestanda och säkerhet.


500VDC HSFJ500 höghastighetssäkringTekniska data

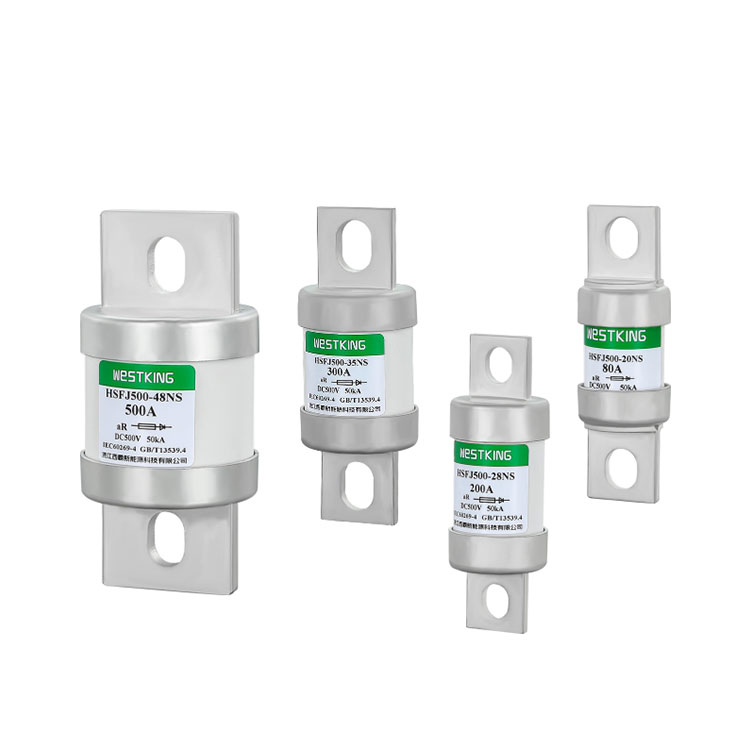

Typ Märkspänning Bedömda strömmar

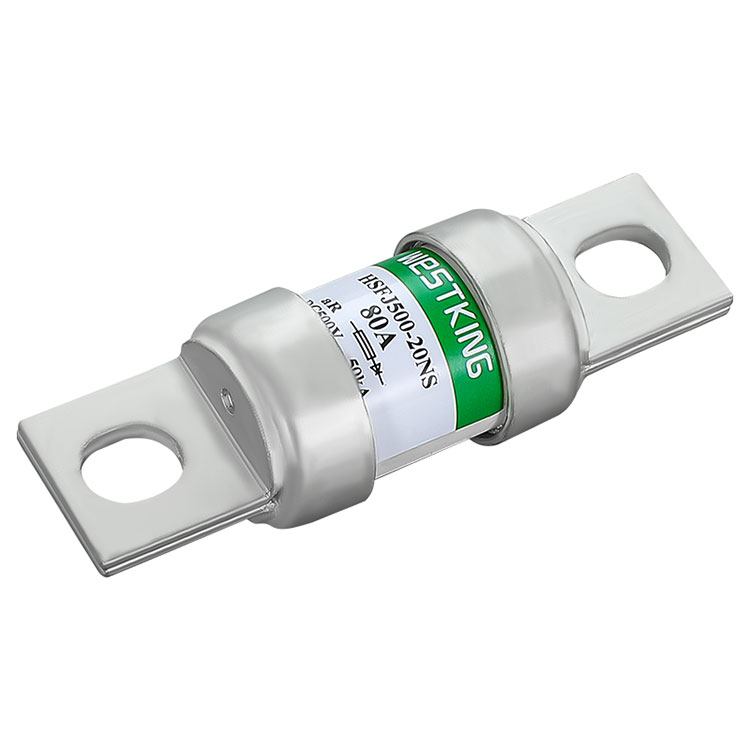

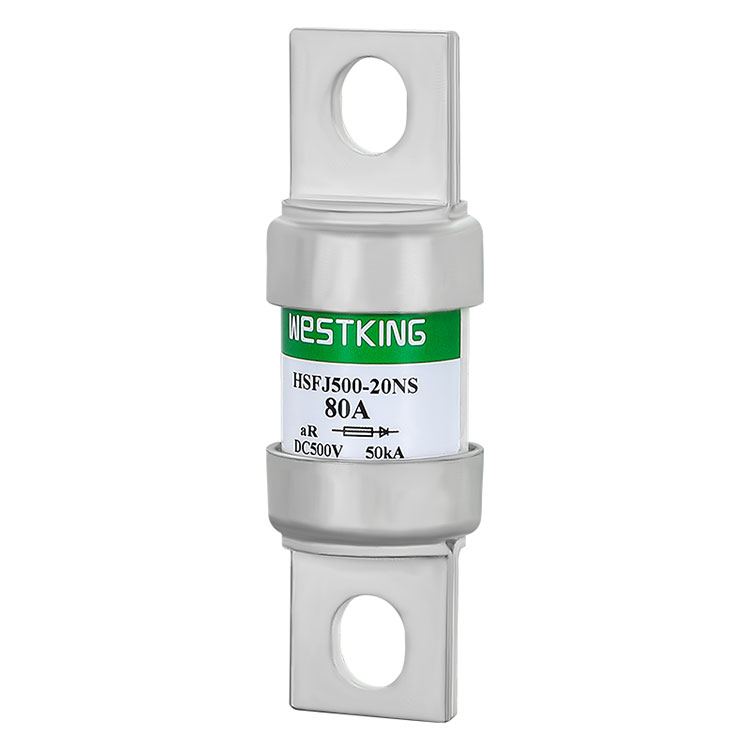

HSFJ500-20-NS-(Amp) 500VDC/750VAC 50A,60A,70A,80A,100A,125A,150A

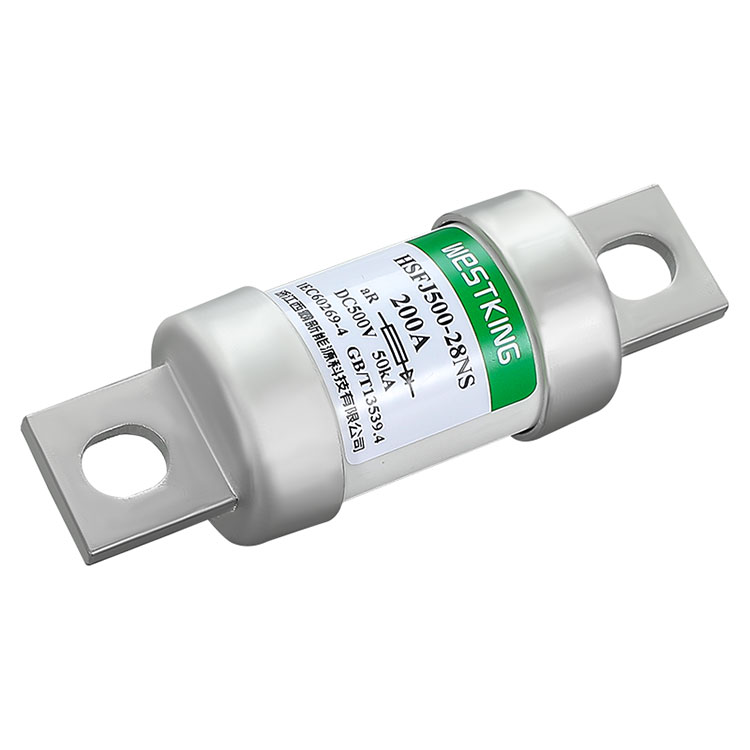

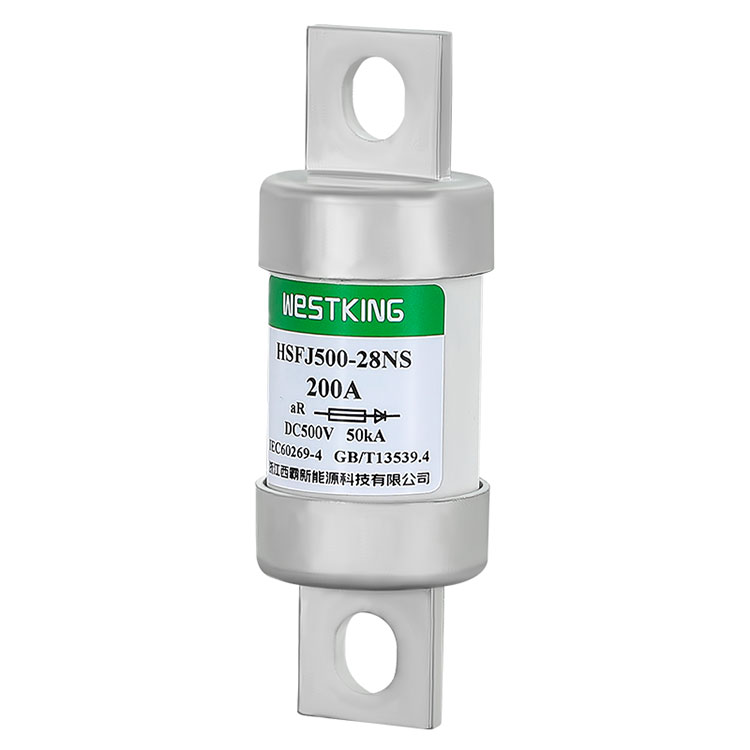

HSFJ500-28-NS-(Amp) 500VDC/750VAC 100A,125A,150A,175A,200A,250A

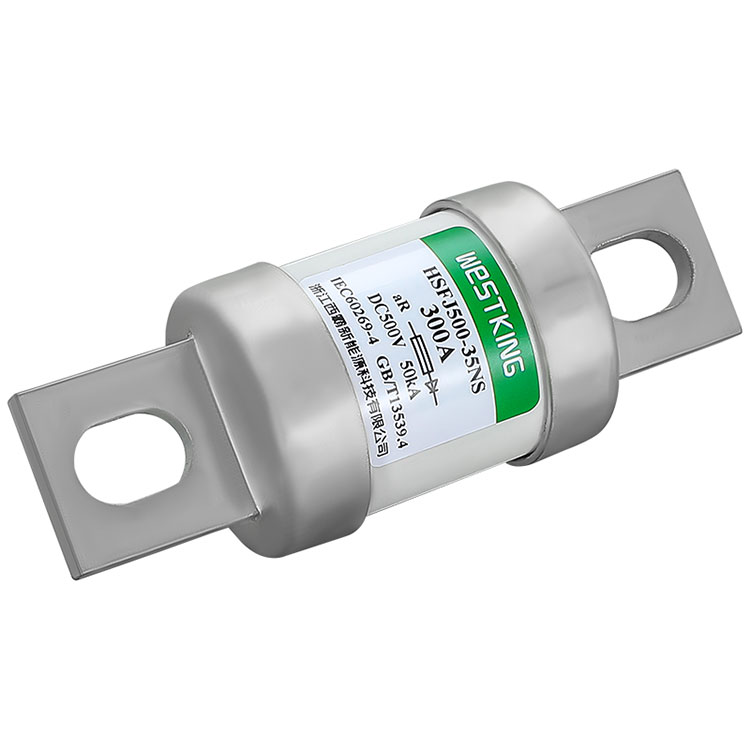

HSFJ500-35-NS-(Amp) 500VDC/750VAC 200A,250A,300A,350A,400A

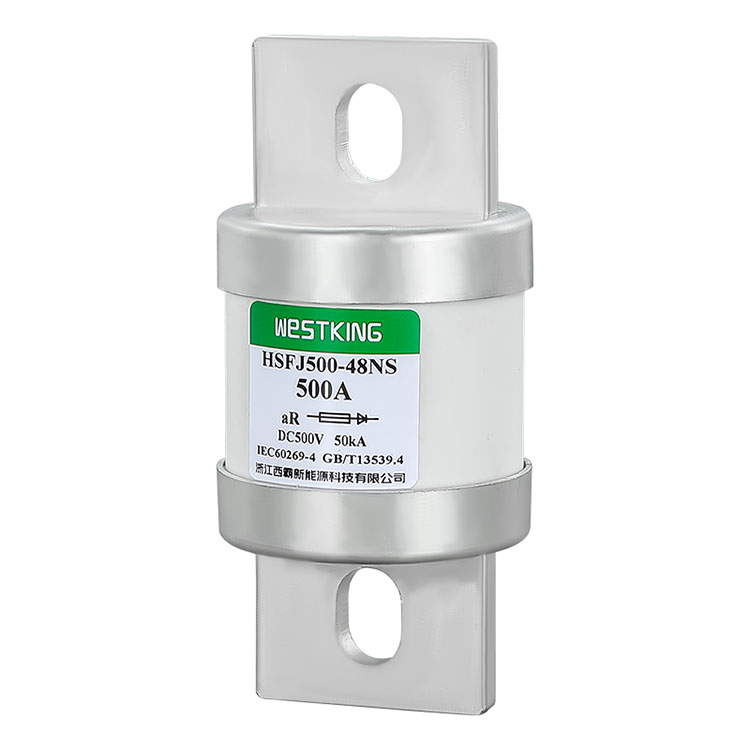

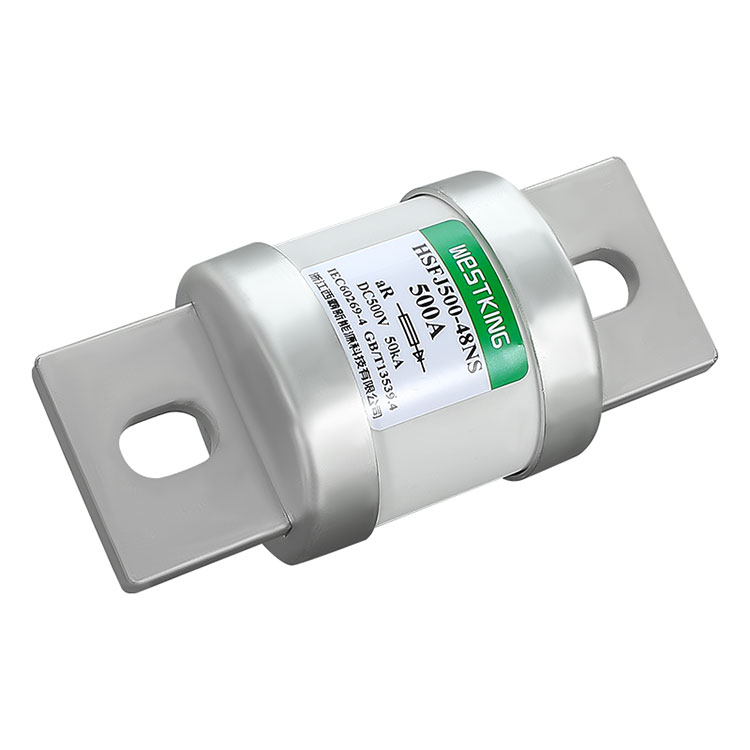

HSFJ500-48-NS-(Amp) 500VDC/750VAC 300A,350A,400A,450A,500A,550A,600A

Användningskategori:aR

Nominell brottkapacitet: 50kA


Standarder

IEC/EN 60269-4

RoHS-kompatibel


500VDC HSFJ500 höghastighetssäkringNYCKELFUNKTIONER/FÖRDELAR

Snabb strömavbrott: Snabbverkande säkringar ger snabb strömavslutning, vilket minimerar olycksförluster.

Tillförlitlighet: Bultansluten design ökar stabiliteten och tillförlitligheten i tuffa miljöer.

Enkel installation: Standardiserad bultansluten säkringsdesign för enkel installation och underhåll.

Bred tillämplighet: Kompatibel med olika kraftutrustning, inklusive vanliga DC-bussar, DC-drivkraftomvandlare/likriktare, startare med reducerad spänning och högspänningstraktionsväxelriktare.

Säkerhet: Skydda utrustning och personal vid fel.

Miljömedvetande: Miljövänliga material som används i tillverkningen.

Energieffektivitet: Hög strömavbrottshastighet bidrar till energibesparing.


500VDC HSFJ500 höghastighetssäkringANSÖKNINGAR

WESTKING'S HSFJ500-serien med bultanslutna höghastighetssäkringar i nordamerikansk stil är i första hand konstruerade för att skydda vanliga DC-bussar, DC-drivkraftomvandlare/likriktare, startare med reducerad spänning och högspänningstraktionsväxelriktare.

Dessa säkringar spelar en viktig roll i elektriska system, eftersom de snabbt kan stänga av strömförsörjningen i fall av strömöverbelastning eller kortslutning.


500VDC HSFJ500 höghastighetssäkringCertifieringar

• is09001 iatf16949


Ursprung

Kina


500VDC HIGH SPEED FUSE-HSFJ500-20-NS

Typ I2t (A2s) Effektförlust 1,0 in (w) Monteringsbult/ vridmoment
Smältande Clearing
HSFJ500-20-LS-50A 120 360 8.0 Montera bulten M8 Rekommenderat monteringsmoment 12,0 N▪m
HSFJ500-20-LS-60A 220 600 10.0
HSFJ500-20-LS-70A 340 950 14.0
HSFJ500-20-LS-80A 450 1500 17.0
HSFJ500-20-LS-100A 760 2800 20.5
HSFJ500-20-LS-125A 1140 4600 25.0
HSFJ500-20-LS-150A 2050 6460 30.0


500VDC HÖGSÄKNING-HSFJ500-28-NS

Typ I2t (A2s) Effektförlust 1,0 in (w) Monteringsbult/ vridmoment
Smältande Clearing
HSFJ500-28-NS-100A 450 2100 17.0 Montera bulten M8 Rekommenderat monteringsmoment 12,0 N▪m
HSFJ500-28-NS-125A 750 3300 23.5
HSFJ500-28-NS-150A 1000 4500 28.0
HSFJ500-28-NS-175A 1300 6000 33.0
HSFJ500-28-NS-200A 2250 11100 38.5
HSFJ500-28-NS-250A 4900 21500 46.0


500VDC HÖGSÄKRING-HSFJ500-35-NS

Typ I2t (A2s) Effektförlust 1.0In(w) Monteringsbult/ vridmoment
Smältande Clearing
HSFJ500-35-NS-200A 2250 11100 37.0 Montera bulten M10 Rekommenderat monteringsmoment 20,0 N▪m
HSFJ500-35-NS-250A 6100 30000 40.0
HSFJ500-35-NS-300A 8600 48000 48.0
HSFJ500-35-NS-350A 12500 70500 57.5
HSFJ500-35-NS-400A 18000 91000 64.0


500VDC HÖGSÄKNING-HSFJ500-48-NS

Typ I2t (A2s) Effektförlust 1.0In(w) Monteringsbult/ vridmoment
Smältande Clearing
HSFJ500-48-NS-300A 10600 45000 47.0 Montera bulten M10 Rekommenderat monteringsmoment 20,0 N▪m
HSFJ500-48-NS-350A 14000 67000 55.0
HSFJ500-48-NS-400A 18500 96000 63.5
HSFJ500-48-NS-450A 22500 116000 72.0
HSFJ500-48-NS-500A 28000 140000 81.5
HSFJ500-48-NS-550A 32500 176000 92.5
HSFJ500-48-NS-600A 37500 195000 105.0


Applikationsguide:

Omgivningstemperatur:

Normala driftförhållanden: Maximal omgivningstemperatur som inte överstiger 40°C; 24-timmars medeltemperatur som inte överstiger 35°C, och medelvärdet uppmätt under året är lägre än detta; lägsta omgivningstemperatur inte under -5°C.

Tillåtna driftsförhållanden: -40°C till 85°C.

Höjd över havet:

Normala driftsförhållanden: Installationshöjd som inte överstiger 2000m.

Tillåtna driftsförhållanden: 2000m till 4500m.

Atmosfäriska förhållanden:

Normala driftsförhållanden: Ren luft, relativ luftfuktighet överstiger inte 50 % vid 40°C; högre luftfuktighet tillåts vid lägre temperaturer; under dessa förhållanden kan måttlig kondens uppstå ibland på grund av temperaturförändringar.

Tillåtna driftförhållanden: Relativ luftfuktighet överstiger inte 95 % utan tydlig kondens.

Installationsvillkor:

WESTKINGS SÄKRING ska installeras horisontellt eller vertikalt beroende på den faktiska situationen. Vid installation, se till att det elektriska spelet inte är mindre än 8 mm och att krypavståndet inte är mindre än 10 mm. Installationsvillkoren är som följer:

a) På platser utan betydande skakningar och stötvibrationer;

b) I media utan explosionsrisk och som inte innehåller några gaser eller damm som kan korrodera metaller och förstöra isolering;

c) På platser utan regn, snö eller isinvasion.

Förpackning och förvaring:

Förpackning: Innerkartong av wellpapp, ytterkartong, med regn, fukt och ömtåliga säkerhetsmärken.

Förvaring: Temperatur -40°C till 40°C; relativ luftfuktighet som inte överstiger 70% vid 40°C, 80% vid 30°C och 90% vid 20°C under; vattentät, undvik kontakt med flytande vatten och deformation på grund av fuktabsorption; eldfast.

Användning och underhåll:

WESTKINGS SÄKRING ska rengöras och underhållas regelbundet av dedikerad personal, inspektera fästelementens status och säkerställa säker drift. När säkringselementet smälter, byt ut det mot en säkring med samma specifikation och var uppmärksam på att avlägsna damm och andra föroreningar från basen.
