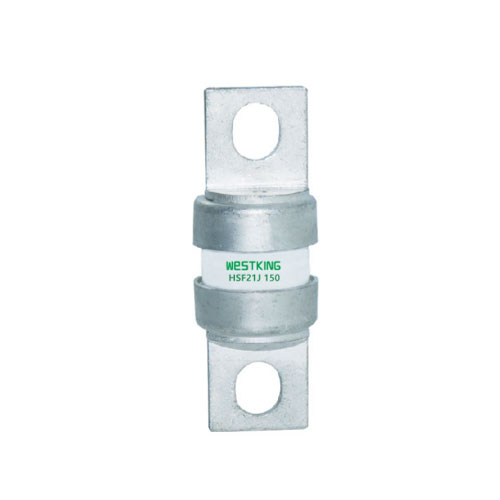

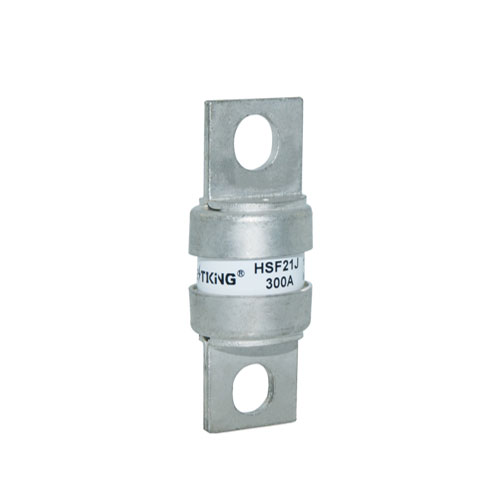

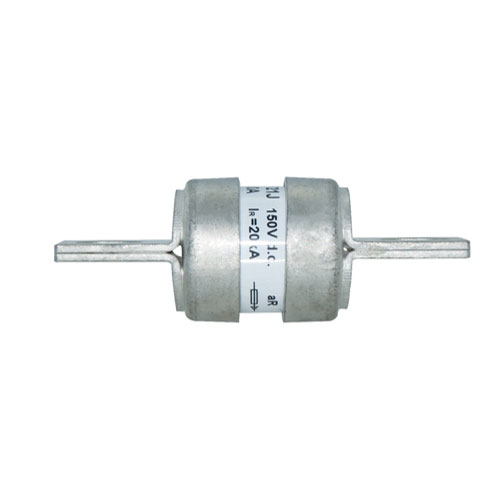

150VDC HSF21J höghastighetssäkring

Westkings HSF21J höghastighetssäkring150VDC HSF21J höghastighetssäkringär designad för applikationer i nordamerikansk stil. Den är klassad för 150 Vac/dc (UL) och kan hantera strömmar från 70 till 400 A. Denna typ av säkring används vanligtvis för att skydda DC-bussar, DC-frekvensomriktare, effektomvandlare/likriktare och startare med reducerad märkspänning . Höghastighetssäkringarna med bultad tag i nordamerikansk stil erbjuder tillförlitligt skydd och effektiv prestanda i olika elektriska system.

Skicka förfrågan

Produktbeskrivning

Westkings höghastighetssäkring HSF21J är i första hand utformad för att skydda litiumbatterier och halvledarutrustning, inklusive strömomvandlare/likriktare, startmotorer och andra relaterade enheter. Litiumbatterier blir allt mer populära på grund av sin höga energitäthet och miljövänlighet, men de kräver ordentligt skydd för att förhindra överspänning, överström och kortslutning.

Sammanfattningsvis är Westkings höghastighetssäkring HSF21J en robust och pålitlig lösning för att skydda DC-kretsar i nordamerikanska applikationer. Med sin höga strömstyrka och snabbverkande mekanism erbjuder den utmärkt skydd för en mängd olika elektriska system.

150VDC HSF21J höghastighetssäkringTekniska data

Typ	Märkspänning	Bedömda strömmar
HSF21J-(Amp)	150VDC/250Vac	70A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A

Användningskategori:aR

Nominell brytkapacitet: AC250V-100kA / DC150V--20kA

Standarder

Low I2t bevarar skyddade komponenter från skador i händelse av kortslutning.

Hanterad bågspänning minimerar belastningen på kretskomponenter under säkringsdrift.

Flexibla monteringstyper tillgodoser olika termineringsbehov.

150VDC HSF21J höghastighetssäkringANSÖKNINGAR

Skydd av tunga enheter som elektrokemiska likriktare

Litium batteri,

Halvledarutrustning såsom effektomvandlare/likriktare, buckstarter, etc.

150VDC HSF21J höghastighetssäkringCertifieringar

• is09001 iatf16949

Ursprung

Kina

150VDC HSF21J HÖGSÄKRING

Typ	I2t (A2s)		Effektförlust 1,0 in (w)	Monteringsbult/ vridmoment
Typ	Smältande	Clearing	Effektförlust 1,0 in (w)	Monteringsbult/ vridmoment
HSF21J-70AMP	470	4000	6.9	Montera bulten M8 Rekommenderat monteringsmoment 12,0 N▪m
HSF21J-80AMP	670	6000	7.7
HSF21J-100AMP	1200	12000	9.0
HSF21J-125AMP	1870	18000	11.2
HSF21J-150AMP	2700	26000	13.5
HSF21J-200AMP	4780	45000	17.6
HSF21J-250AMP	7470	70000	22.5
HSF21J-300AMP	10760	100000	27.0
HSF21J-350AMP	15700	140000	30.6
HSF21J-400AMP	20300	180000	35.2
