NT00 NT1 NT2 NT3 NT4 Säkringslänkar

WESTKING NH(NT) SÄKRINGNT00 NT1 NT2 NT3 NT4 Säkringslänkarär lämplig för 50HZ eller 60HZ, har erhållit CCC-certifiering och används ofta inom industri- och kommunikationsområden. Till skillnad från andra fabrikstillverkade produkter kan WESTKINGS NH(NT) FUSE uppfylla applikationskraven i tre olika spänningsnivåer, 500VAC, 690VAC och 440VDC. Den använder höghållfast keramik och lila koppar som anslutning, vilket har fördelarna med låg temperaturökning och låg strömförbrukning.

Skicka förfrågan

Produktbeskrivning



WESTKING NH(NT) FUSE är designad som en instickssäkring, inklusive:

Säkringsbas (inklusive plintskydd och fasskärm)

Säkringsanslutning i kontakt med bladet

Säkringsbyte (lågspänning HRC säkringsavdragare)

NH-säkringen av "gG"-typ är en brytkapacitetssäkring med full spektrum, som används för att skydda kablar och utrustning. De kan avbryta vilken strömstyrka som helst, från den lägsta säkringsströmmen till brytkapaciteten. Därför kan de användas ensamma som skydd och även skydda elektrisk utrustning och industriella installationer från påverkan av mycket höga kortslutningsströmmar.


Tekniska data

Typ Märkspänning Bedömda strömmar
NH00(NT00)-Amp 500VAC/690VAC/250VDC 4A-6A-10A-16A-20A-25A-32A-36A40A-50A-63A-80A-100A-125A-160A
NH1(NT1)-Amp 500VAC/690VAC/440VDC 63A-80A-100A-125A-160A-200A-224A-250A
NH2(NT2)-Amp 500VAC/690VAC/440VDC 125A-160A-200A-250A-300A-315A-355A-400A
NH3(NT3)-Amp 500VAC/690VAC/440VDC 315A-355A-400A-425A-500A-630A
NH4(NT4)--Amp 400VAC/690VAC/440VDC 800A-1000A-1250A


Standarder

IEC60269.1

IEC60269.2

DIN43620

RoHS-kompatibel

REACH-deklaration tillgänglig på begäran


NT00 NT1 NT2 NT3 NT4 SäkringslänkarNYCKELFUNKTIONER/FÖRDELAR

Hög brytkapacitet

Olika betyg för ström- och spänningsnivåer

Enkel struktur, lätt att installera och underhålla

God miljöanpassning och hållbarhet


NT00 NT1 NT2 NT3 NT4 SäkringslänkarANSÖKNINGAR

Industriella kraftdistributionssystem:

Byggande av elsystem

Kraftsystem

Förnybara energisystem

Transport

Elektronisk utrustning och styrsystem


NT00 NT1 NT2 NT3 NT4 SäkringslänkarCertifieringar

• is09001 iatf16949 CCC


Ursprung

Kina

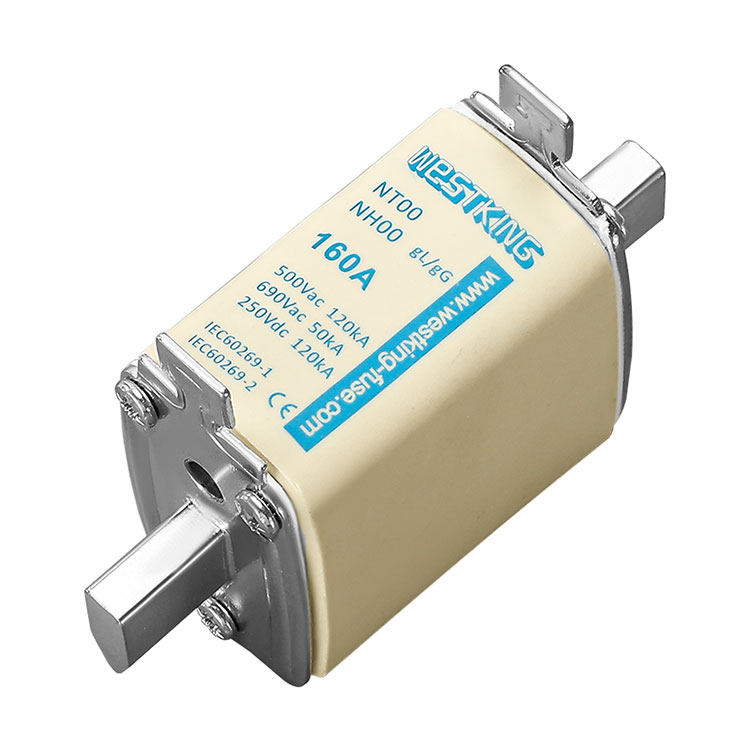

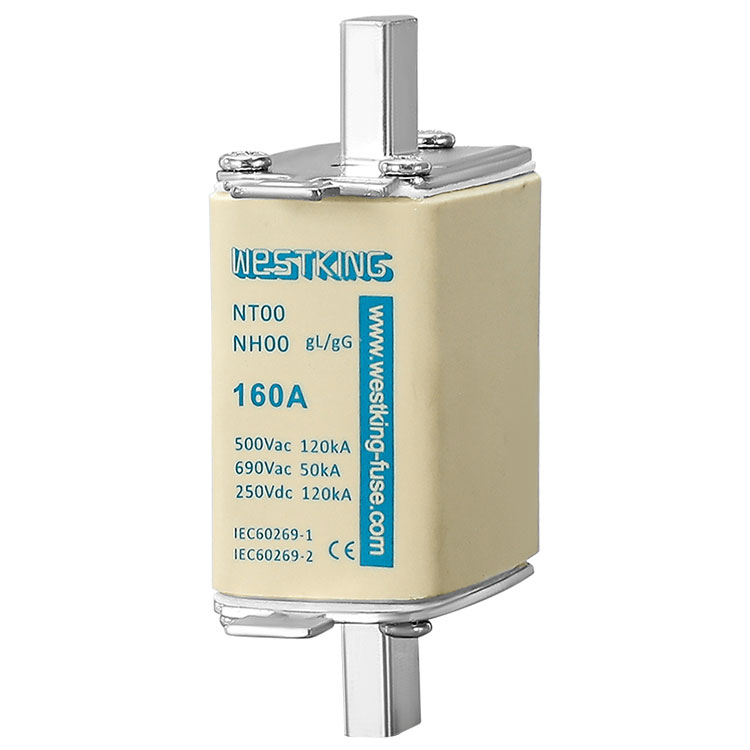

NH00(NT00) knivsäkringslänk

Typ Märkström (A) Märkspänning Brytkapacitet Effekt(w) Vikt (g)
NH00 NT00 Säkringslänk 4 500VAC/690VAC/250VDC 120kA/50kA/100kA 1.5 200
6 500VAC/690VAC/250VDC 120kA/50kA/100kA 1.6
10 500VAC/690VAC/250VDC 120kA/50kA/100kA 1.7
16 500VAC/690VAC/250VDC 120kA/50kA/100kA 2.0
20 500VAC/690VAC/250VDC 120kA/50kA/100kA 2.5
25 500VAC/690VAC/250VDC 120kA/50kA/100kA 3.1
32 500VAC/690VAC/250VDC 120kA/50kA/100kA 3.5
36 500VAC/690VAC/250VDC 120kA/50kA/100kA 3.8
40 500VAC/690VAC/250VDC 120kA/50kA/100kA 4.0
50 500VAC/690VAC/250VDC 120kA/50kA/100kA 5.3
63 500VAC/690VAC/250VDC 120kA/50kA/100kA 6.1
80 500VAC/690VAC/250VDC 120kA/50kA/100kA 6.9
100 500VAC/690VAC/250VDC 120kA/50kA/100kA 10.0
125 500VAC/690VAC/250VDC 120kA/50kA/100kA 11.0
160 500VAC/690VAC/250VDC 120kA/50kA/100kA 12.0

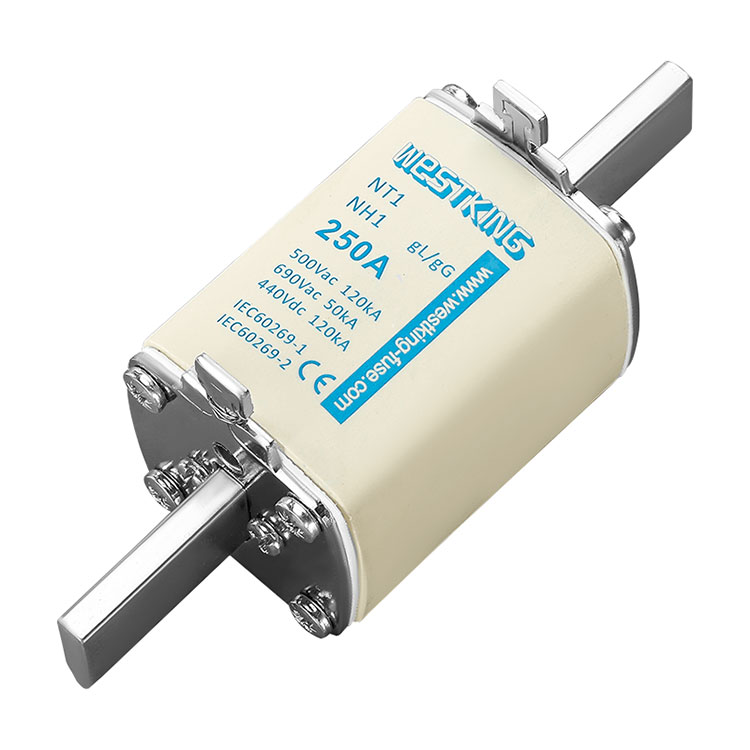

NH1(NT1) knivsäkringslänk

Typ Märkström (A) Märkspänning Brytkapacitet Effekt(w) Vikt (g)

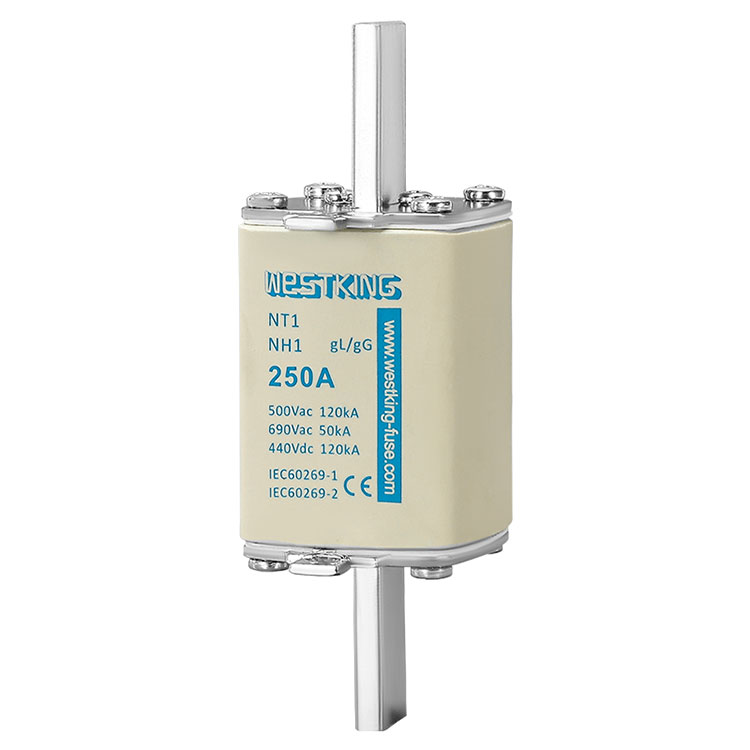

NH1 NT1 Säkringslänk 63 500VAC/690VAC/440VDC 120kA/50kA/100kA 7.5 400
80 500VAC/690VAC/440VDC 120kA/50kA/100kA 8.3
100 500VAC/690VAC/440VDC 120kA/50kA/100kA 12.0
125 500VAC/690VAC/440VDC 120kA/50kA/100kA 13.4
160 500VAC/690VAC/440VDC 120kA/50kA/100kA 16.5
200 500VAC/690VAC/440VDC 120kA/50kA/100kA 20.0
224 500VAC/690VAC/440VDC 120kA/50kA/100kA 22.3
250 500VAC/690VAC/440VDC 120kA/50kA/100kA 23.0

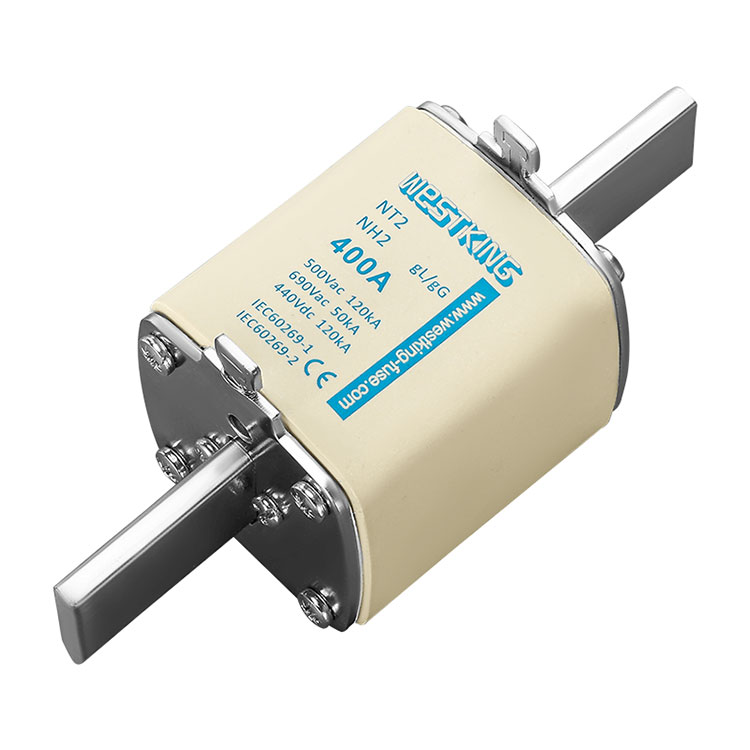

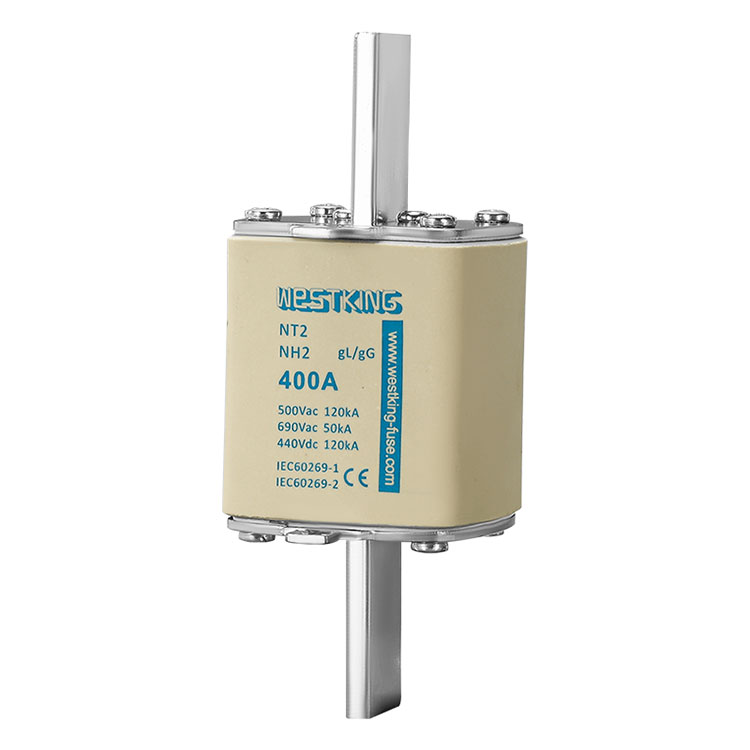

NH2(NT2) knivsäkringslänk

Typ Märkström (A) Märkspänning Brytkapacitet Effekt(w) Vikt (g)
NH2 NT2 Säkringslänk 125 500VAC/690VAC/440VDC 120kA/50kA/100kA 21.0 610
160 500VAC/690VAC/440VDC 120kA/50kA/100kA 22.5
200 500VAC/690VAC/440VDC 120kA/50kA/100kA 27.0
250 500VAC/690VAC/440VDC 120kA/50kA/100kA 28.6
300 500VAC/690VAC/440VDC 120kA/50kA/100kA 32.0
315 500VAC/690VAC/440VDC 120kA/50kA/100kA 32.4
355 500VAC/690VAC/440VDC 120kA/50kA/100kA 33.5
400 500VAC/690VAC/440VDC 120kA/50kA/100kA 34.0

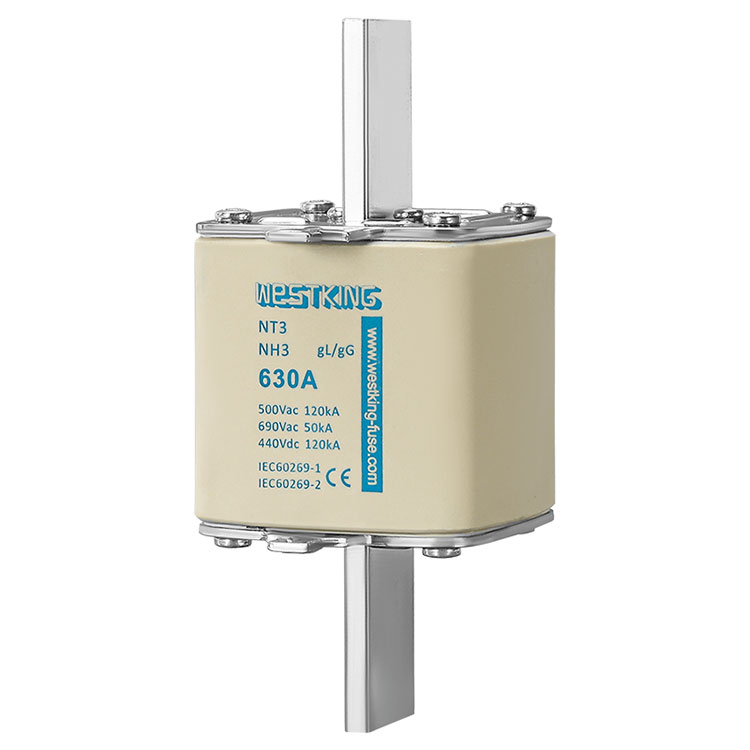

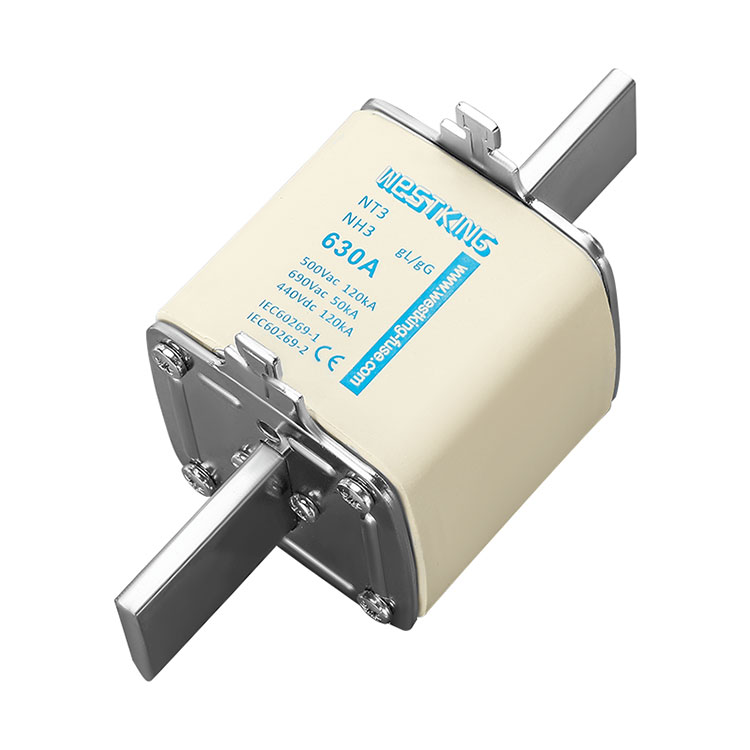

NH3(NT3) knivsäkringslänk

Typ Märkström (A) Märkspänning Brytkapacitet Effekt(w) Vikt (g)
NH3 NT3 Säkringslänk 315 500VAC/690VAC/440VDC 120kA/50kA/100kA 35.0 820
355 500VAC/690VAC/440VDC 120kA/50kA/100kA 36.0
400 500VAC/690VAC/440VDC 120kA/50kA/100kA 38.1
425 500VAC/690VAC/440VDC 120kA/50kA/100kA 40.1
500 500VAC/690VAC/440VDC 120kA/50kA/100kA 45.2
630 500VAC/690VAC/440VDC 120kA/50kA/100kA 48.0

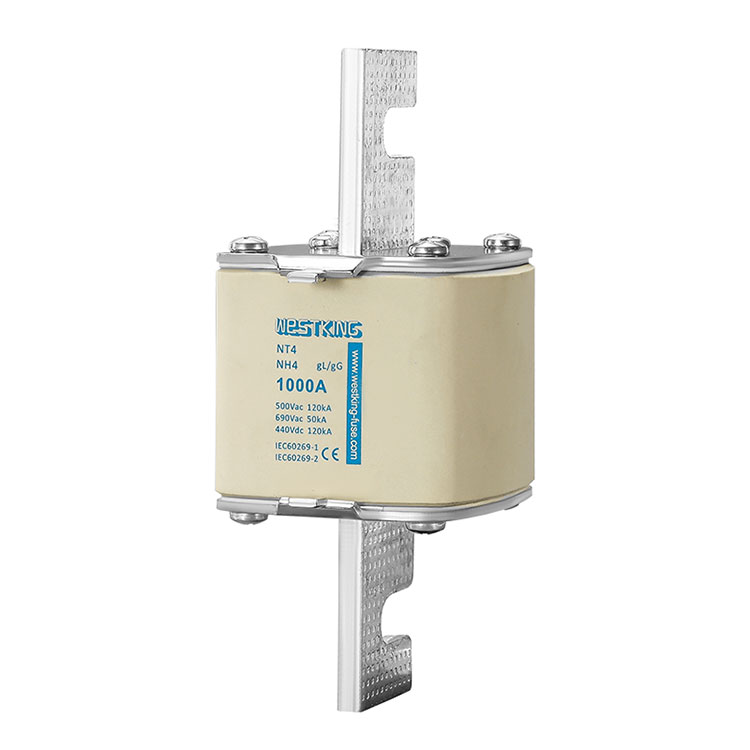

NH4(NT4) knivsäkringslänk

Typ Märkström (A) Märkspänning Brytkapacitet Effekt(w) Vikt (g)

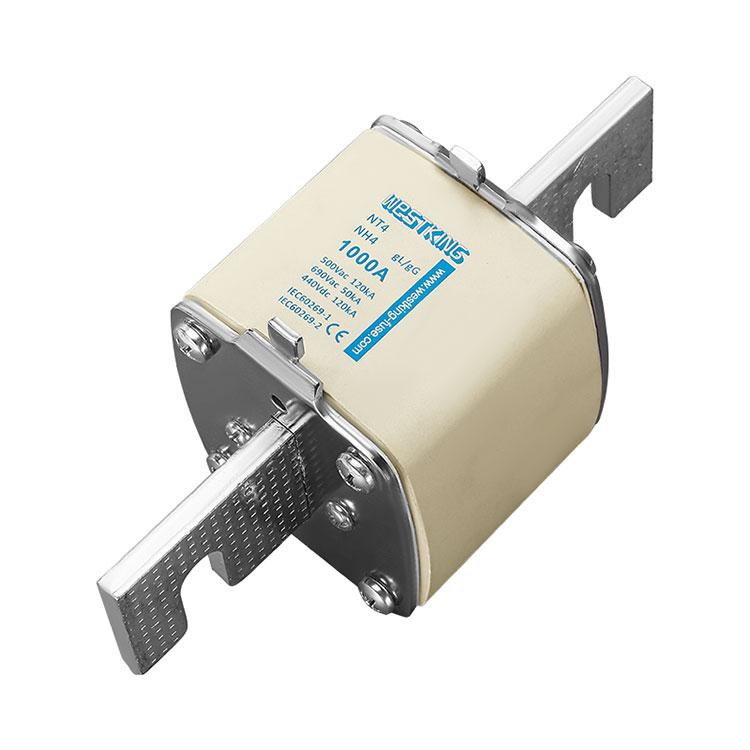

NH4 NT4 Säkringslänk 800 AC400V/AC690V/DC440V 100kA/50kA/100kA 75.0 1950
1000 AC400V/AC690V/DC440V 100kA/50kA/100kA 90.0
1250 AC400V/AC690V/DC440V 100kA/50kA/100kA 110.0


Tid-ström ringde av "gG" säkringslänkar


NH SÄKRINGSLÄNK

schematiskt tvärsnittsdiagram

Den typiska strukturen för NH (NT)-säkringen innebär att man placerar ett säkringselement mellan två specifika bladkontakter och kapslar in det i en keramisk rörformig isolator med ett elliptiskt eller rektangulärt tvärsnitt. Knivkontakterna är fästa på en ändplatta med en greppklack som är kompatibel med ett standard NH-ersättningshandtag, vilket gör att säkringen kan sättas in och tas bort. En indikatoranordning, antingen en fjäderbelastad indikator på den yttre ändytan eller en knappindikator framför säkringen, kommer att öppnas när indikatorkabeln smälter för att indikera att säkringen har löst ut.

Säkringselementet, som bestämmer säkringens tids-strömegenskaper och dess temperaturhöjning, är tillverkat av koppar- eller silvertejp och är noggrant och noggrant tillverkat. Den enhetliga tejptjockleken, goda ledningsförmågan och högprecisionsskärningen säkerställer låg effektförlust och överensstämmelse med de specificerade tidsströmegenskaperna.

Den keramiska kroppen förhindrar att heta gaser och flytande metall sprutas ut i miljön. Den är gjord av högkvalitativt industriellt keramiskt material som talk eller aluminiumoxid, som tål höga temperaturer och tryck som genereras under drift.

Ändplattan har en greppklack som är kompatibel med ett standard NH-ersättningshandtag, vilket gör att säkringen kan sättas in och tas bort med handtaget. Tillsammans med det keramiska röret bildar ändplattan ett trycktåligt skal för ljusbågskoppling.

Kiselsand är avgörande för strömbegränsning. WESTKING New Energy Company använder i allmänhet kristallin kiseldioxidsand med hög kemisk och mineralogisk renhet (kiseloxidhalt större än 99,9%) som är helt fri från fukt efter torkning. Den specificerade partikelstorleksfördelningen och optimala fyllningsdensiteten för kiseldioxidsanden är grundläggande krav för växlingsfunktion.

Indikatoranordningen kan snabbt upptäcka säkringen som fungerar. Om den har en tillräckligt hög fjäderkraft kan den också fungera som anslag för att manövrera en miniatyrbrytare eller en frigöringsanordning.

Löd kan omvandla tidsströmsegenskaperna till en lägre smältström. När du väljer lod bör särskild uppmärksamhet ägnas åt lodets legeringseffekt på lödpunkten när det smälter. Lödet måste lödas i rätt läge och mängden löd måste vara lämplig.

Bladkontakterna används för att elektriskt och mekaniskt ansluta säkringskroppen och basen, och är gjorda av koppar eller kopparlegering, med en silverpläterad yta. Vid användning i speciella applikationer i korrosiva gaser används även pläterade kontakter med tenn eller nickel.

Med sina högkvalitativa material och utsökta hantverk ger WESTKING NH-säkringen en pålitlig säkerhetsgaranti för kraftöverföring och distribution. Under användning bör uppmärksamhet ägnas åt upptäckt och underhåll för att säkerställa att varje komponent är i gott skick, vilket säkerställer säker drift av elektrisk utrustning.
