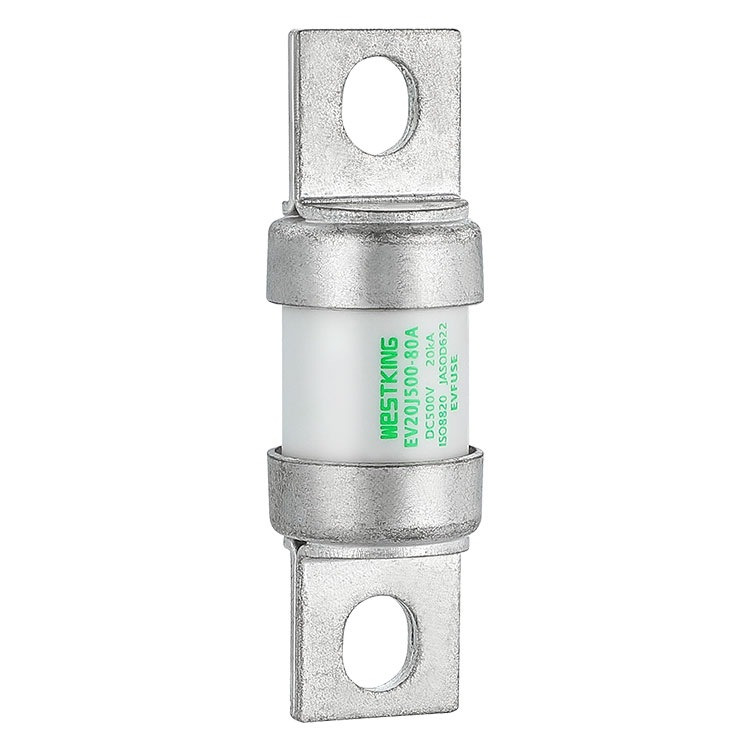

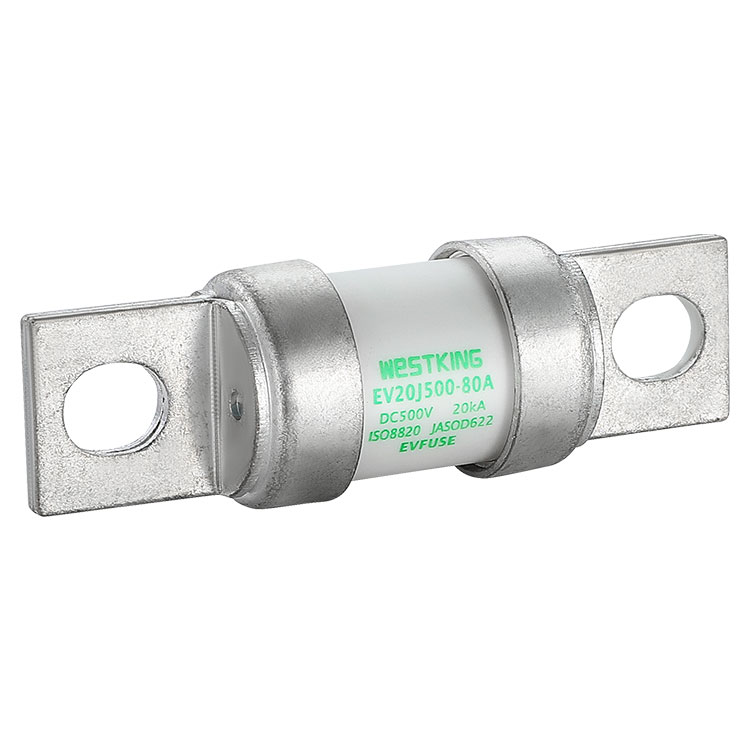

J EV-säkring 500VDC-serien

J EV-säkring 500VDC-serienWESTKING Typ J Vägfordon Säkringslänkar finns i spänningar på 500VDC och 750VDC. De används vanligtvis som huvudkretsskyddselement i PDU:er, med strömmar från 50A till 600A, lämpliga för olika fordonsmodeller. WESTKING EV FUSE använder också avancerade material och teknologier för att säkerställa normal drift i tuffa miljöer som hög temperatur, fukt och vibrationer, vilket ökar säkerheten och tillförlitligheten för elfordon.

J EV-säkring 500VDC-serienTekniska data

J EV-säkring 500VDC-serienMaterialbeskrivning:

1- Säkringsröret är tillverkat av 95 % aluminiumoxidkeramik med hög seghet;

2- Säkringselementet är tillverkat av importerat japanskt material och genomgår exakt formstämpling.

J EV-säkring 500VDC-serienByggprocedur:

1- Metallkopparkomponenterna nitas först och svetsas sedan om;

2- Den interna kvartssanden innehåller WESTKINGs exklusiva härdningsbehandlingsprocess, som skyddar mot produktlossning och ljusbågssprutning utlöst av ledningsfel under dynamisk drift.

Standarder

ISO8820-8

HÄMTA D622

Tillverkad under ITAF16949 kvalitetssystem för överensstämmelse med fordonskrav

RoHS-kompatibel

REACH-deklaration tillgänglig på begäran

NYCKELFUNKTIONER/FÖRDELAR

Högt överspänningsmotstånd

Tål tuffa körförhållanden

Säkra och pålitliga smältegenskaper

Dubbelt skydd mot överbelastning och kortslutning

Låg temperaturökning och strömförbrukning, utökar batteriets räckvidd

Hög brytkapacitet

Hög cykelprestanda

ANSÖKNINGAR

Batteriskydd

BDU och PDU

Batterikopplingsdosa för tillbehör

DETTA/ALLT

Lagring av elektrisk energi

Batteriladdare

Supercapacitor pack skydd

Reservskydd för DC-relä/frånskiljare/brytare

Maintenance Safety Disconnect (MSD)

Certifieringar

är09001 iatf16949

Ursprung

Kina

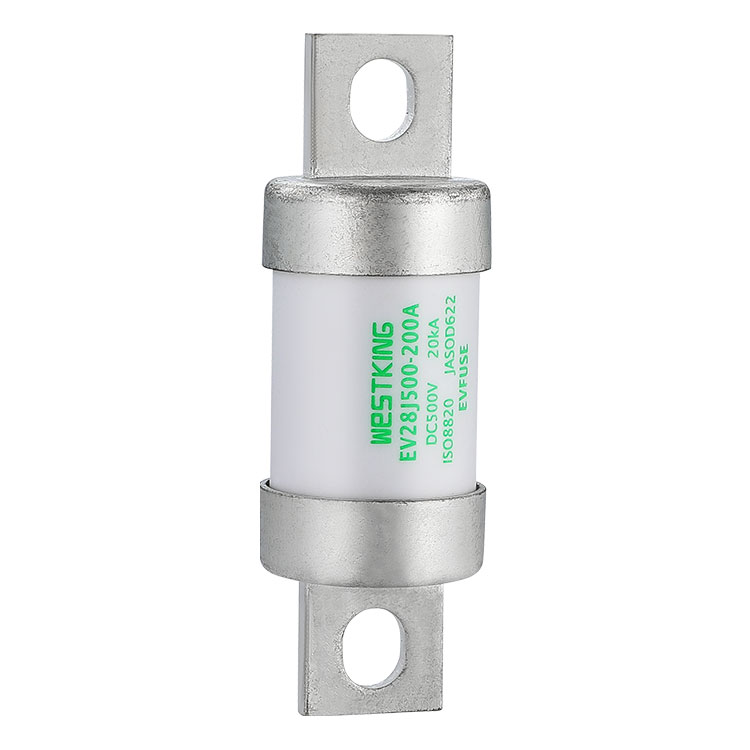

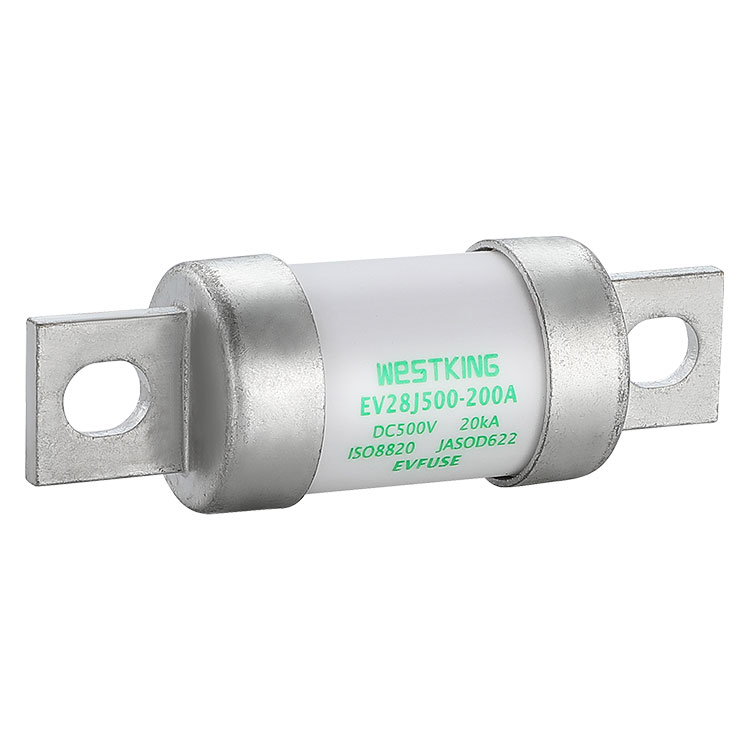

Elfordons strömsäkringar 500VDC EV28J500 skydd för batteripaket

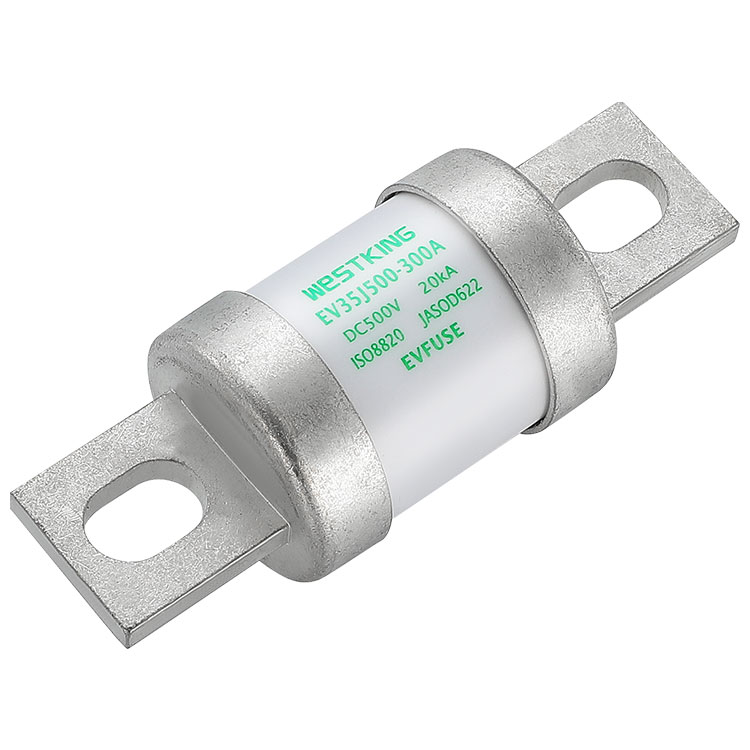

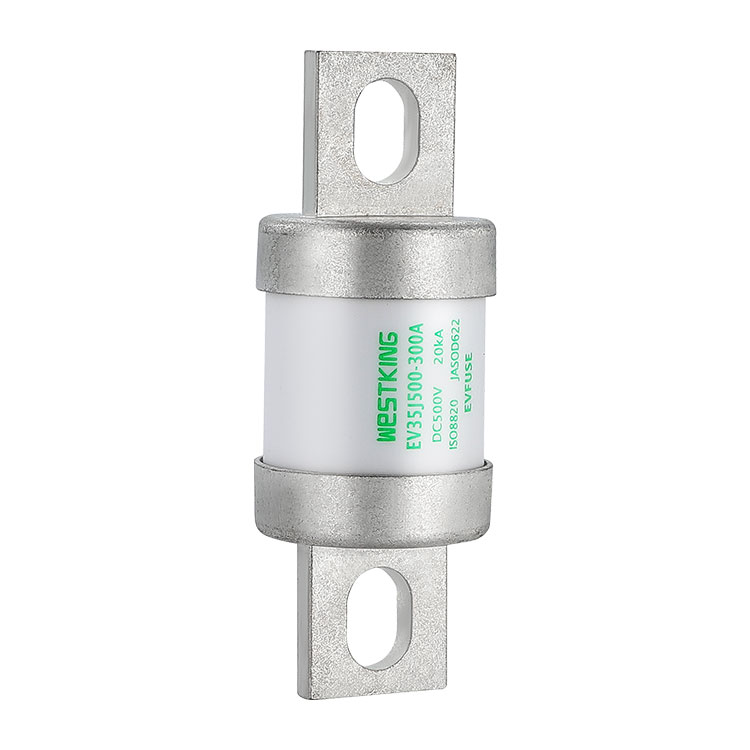

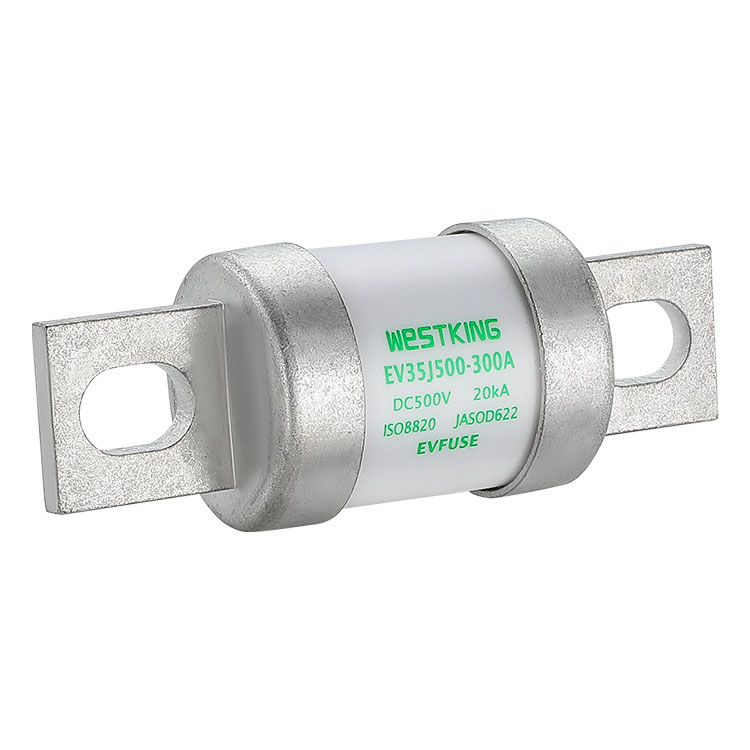

Elfordons strömsäkringar 500VDC EV35J500 skydd för batteripaket

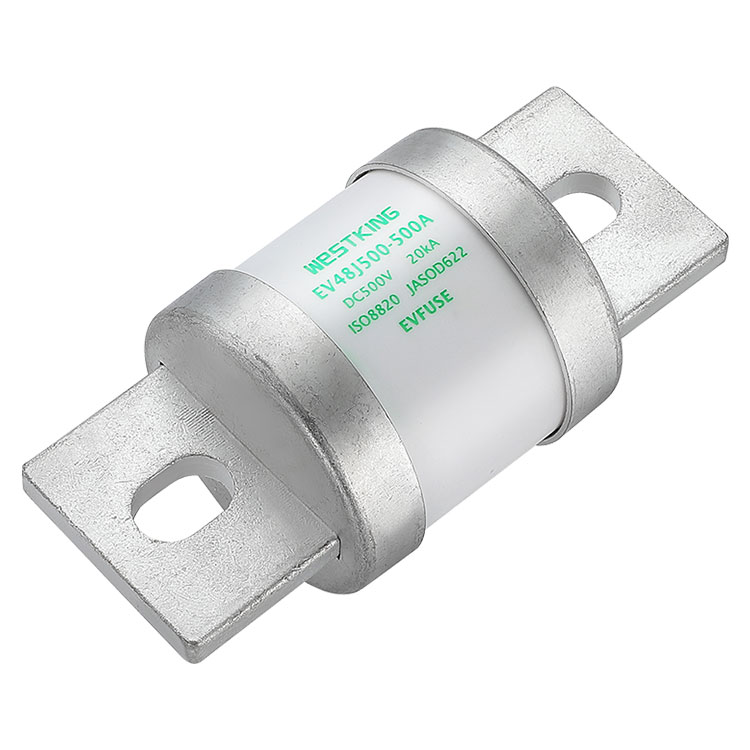

Elfordons strömsäkringar 500VDC EV48J500 skydd för batteripaket

EV FUSE t-I egenskaper

diagram för temperaturkorrigeringskoefficient

Beskrivning:

1.Säkringen fungerar normalt inom temperaturområdet -5°C till 40°C, och ingen ytterligare korrigering krävs.

2. De tillåtna användningsförhållandena är -40°C till 85°C.

3.Inom intervallet för tillåtna användningsförhållanden, se denna tabell.

WESTKING kommer att introducera dig till strukturen hos AUTOMOTIVE GRADE EVFUSE, som skiljer sig väsentligt från andra fabriker, och det är en säkringsstruktur som är speciellt utformad för nya elfordon med energi.

1-Metalländlocket och lila kopparben är robust säkrade via nitning och omsvetsning för att garantera deras stabilitet mot vibrationer.

2-Säkringsröret är tillverkat av keramik med hög aluminiumoxid, som kan utstå ljusbågeexponering och bibehålla sin form under höga temperaturer.

3-Säkringselementet är tillverkat av importerade japanska legeringsmaterial, vilket garanterar dess motståndskraft mot nuvarande stunts.

4-Bågsdämpningsmediet är kvartssand med hög renhet, selektivt rengjort och bearbetad.

5-WESTKINGs utvecklade härdningsprocedur används för att stelna kvartssanden, förhindra att säkringselementet spricker på grund av vibrationer och effektivt mildra intensiteten av elektriska ljusbågsstötar.

6-En interferenspassning är implementerad för de inre och yttre ändlocken för att minimera motståndet.
