H EV-säkring 750VDC-serien

Säkringarna av H-typ och J-typ är optimerade för olika applikationsscenarier. Säkringen av H-typ, med sin kompakta design och lilla storlek, är mycket lämplig för små elfordon med begränsat utrymme. Säkringen av J-typ är dock större i storlek och har högre strömkapacitet, vilket gör den mer lämplig för stora elfordon och elfordon.

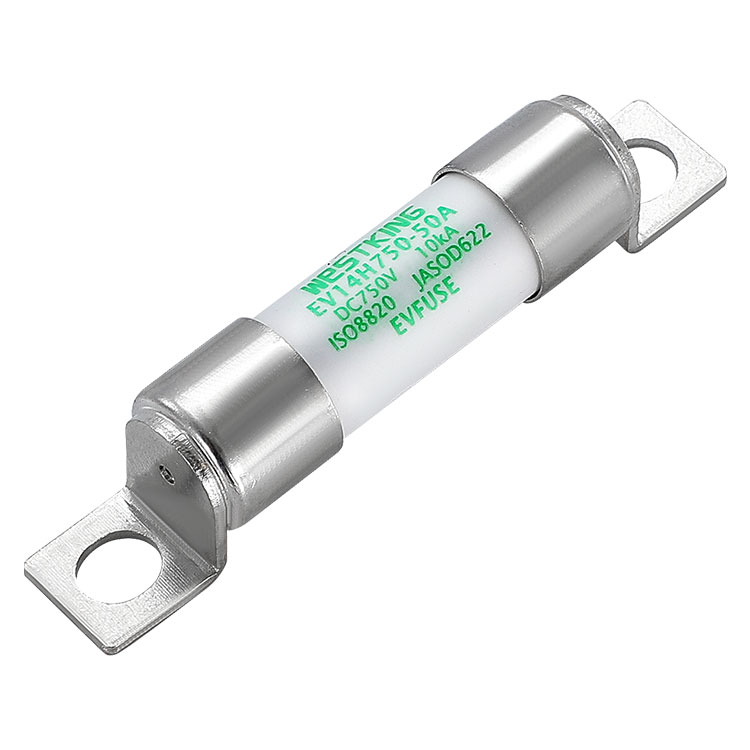

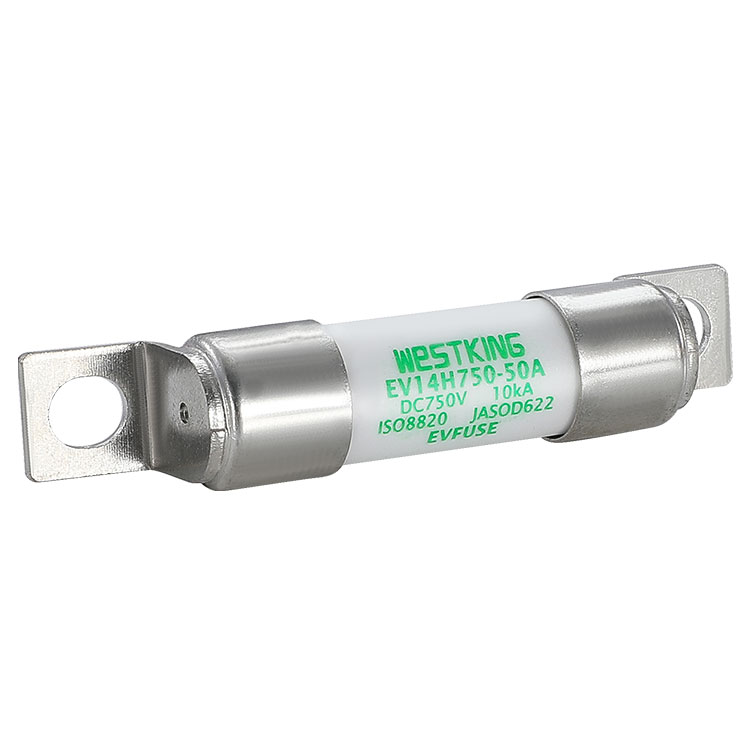

EV14H750 är en ny energifordonsskyddssäkring tillverkad av WESTKING, designad för spänningsplattformar under 750VDC. Den används främst för att skydda grenkretsar och har ett maximalt strömområde på 60A. Denna säkring har en liten storlek och hög brottkapacitet, vilket gör den till ett utmärkt val för elfordon

H EV-säkring 750VDC-serienTekniska data

H EV-säkring 750VDC-serienMaterialbeskrivning:

1- Säkringsröret använder höghållfast 95% aluminiumoxidkeramik,

2- Säkringselementet använder importerat japanskt material och genomgår exakt stämpling.

H EV-säkring 750VDC-serienStrukturell process:

1- Metallkoppardelarna nitas och svetsas sedan igen;

2- Den interna kvartssanden antar den unika härdningsbehandlingsprocessen från WESTKING, vilket förhindrar produktavlossning och ljusbågssprutning orsakad av linjefel under dynamisk drift.

H EV-säkring 750VDC-serienStandarder

ISO8820-8

HÄMTA D622

Tillverkad under ITAF16949 kvalitetssystem för överensstämmelse med fordonskrav

RoHS-kompatibel

REACH-deklaration tillgänglig på begäran

H EV-säkring 750VDC-serienNYCKELFUNKTIONER/FÖRDELAR

Starkt motstånd mot strömstyrka

Tolerant mot tuffa körförhållanden

Säkra och pålitliga smältegenskaper

Dubbelt skydd mot överbelastning och kortslutning

Låg temperaturökning och strömförbrukning, utökar batteriets räckvidd

Hög brytkapacitet

H EV-säkring 750VDC-serienANSÖKNINGAR

Batteriskydd

BDU och PDU

Batterikopplingsdosa för tillbehör

DETTA/ALLT

Lagring av elektrisk energi

Batteriladdare

Supercapacitor pack skydd

Reservskydd för DC-relä/frånskiljare/brytare

Maintenance Safety Disconnect (MSD)

Certifieringar

är09001 iatf16949

Ursprung

Kina

EV FUSE t-I egenskaper

diagram för temperaturkorrigeringskoefficient

Beskrivning:

1.Säkringen fungerar normalt inom temperaturområdet -5°C till 40°C, och ingen ytterligare korrigering krävs.

2. De tillåtna användningsförhållandena är -40°C till 85°C.

3.Inom intervallet för tillåtna användningsförhållanden, se denna tabell.

Låt oss introducera dig för WESTKING EVFUSE, strukturen för en säker och pålitlig EV-säkring ska vara så här

1-Getalllocket och de lila kopparbenen är nitade och omsvetsade för att säkerställa att de inte faller av på grund av vibrationer.

2-Säkringsröret är tillverkat av keramik med hög aluminiumoxid, som tål elektriska ljusbågsstötar och inte deformeras under höga temperaturer.

3-Säkringselementet är precisionsstämplat från importerade japanska legeringsmaterial, vilket säkerställer hållbarhet mot strömstötar.

4-Ljusbågssläckningsmediet är kvartssand med hög renhet, som rengörs och bearbetas selektivt.

5-En härdningsprocess utvecklad av WESTKING används för att fixera kvartssanden, vilket förhindrar att säkringselementet dras isär av vibrationer och effektivt minskar intensiteten av elektriska ljusbågspåverkan.

6-En interferenspassning används för de inre och yttre ändlocken för att minska motståndet.
