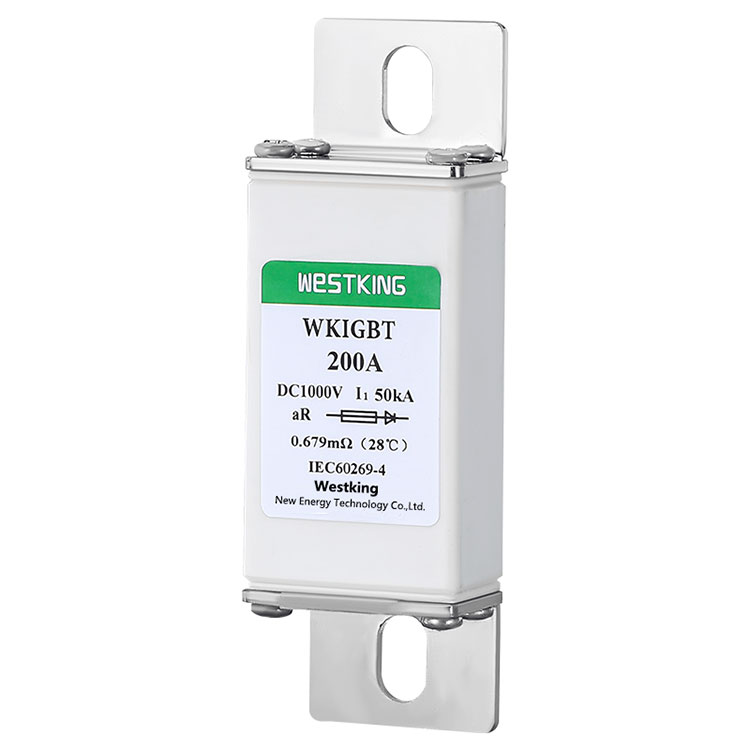

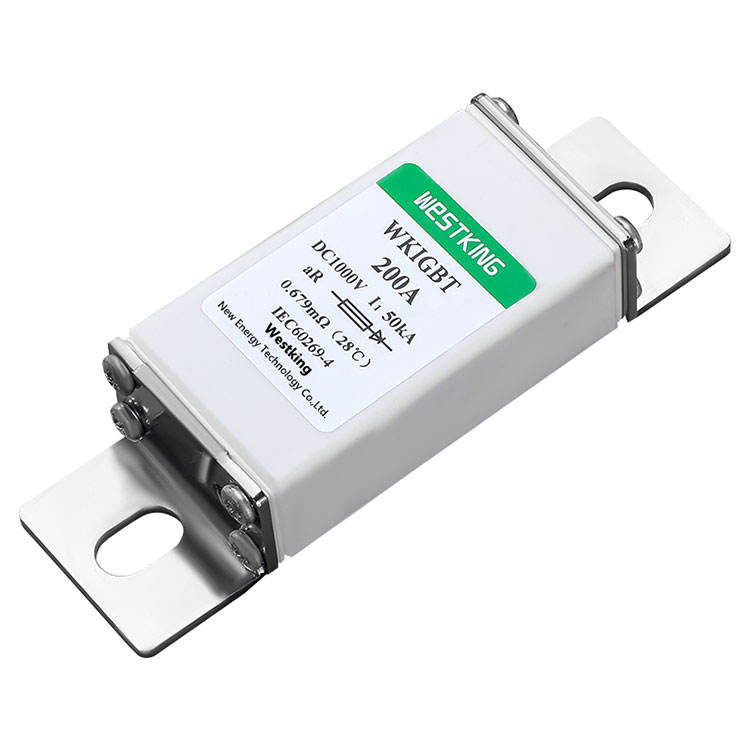

1000VDC WKIGBT säkringslänk

Westkings IGBT FUSE 1000VDC1000VDC WKIGBT säkringslänkär en högspänningssäkring utformad för att skydda kraftenheter och kretsar. Med en märkspänning på 1000VDC är den lämplig för användning i olika högspänningstillämpningar, såsom industriell styrning, kraftsystem, transport, ny energi och mer. Westkings IGBT FUSE 1000VDC skyddar effektivt IGBT-moduler och växelriktarkretsar och förhindrar skador orsakade av överspännings- och överströmsfel. Det används ofta inom solenergiproduktion, vindkraft, kraftelektronik, kommunikationsutrustning, medicinsk utrustning, flyg och andra områden.

Skicka förfrågan

Produktbeskrivning

Westkings höghastighetsskruvade tagsäkringar1000VDC WKIGBT säkringslänkär speciellt utformade för att skydda IGBT-moduler och är idealiska för användning i IGBT-växelriktarkretsar med DC-säkringsspänningar som når upp till 1000 Vdc. Dessa säkringar har låg induktans (≤ 20nH), vilket gör dem lämpliga för höghastighetskopplingar. De skyddar effektivt mot överspännings- och överströmsfel, vilket säkerställer säker och effektiv drift av IGBT-moduler och växelriktarkretsar.

1000VDC WKIGBT säkringslänkTekniska data

• Märkspänning:	1000 VDC
• Märkströmmar:	25A...250A
•Användningskategori:	aR
• Nominell brottkapacitet:	50 kA

Standarder

IEC/EN 60269-4

RoHS-kompatibel

1000VDC WKIGBT säkringslänkNYCKELFUNKTIONER/FÖRDELAR

Högspänningsklass: Lämplig för högspänningskretsar med en klassificering på 1000VDC, som uppfyller behoven hos de flesta högspänningstillämpningar.

Snabbt svar: Med hjälp av höghastighetssmältningsteknik kan den snabbt stänga av kretsen när ett fel uppstår, vilket skyddar utrustningen och personalens säkerhet.

Låg förlust: IGBT FUSE 1000VDC har låg smältförlust, stabil prestanda över tid och reducerade driftskostnader.

Hög tillförlitlighet: Med hög tillförlitlighet och stabilitet säkerställer den normal drift av utrustningen under olika arbetsförhållanden.

Enkel installation och underhåll: Med en skruvad installationsmetod är det bekvämt för installation och borttagning. Dess enkla struktur minskar även underhållskostnaderna.

Breda applikationsområden: IGBT FUSE 1000VDC används ofta inom industriell styrning, kraftsystem, transport, ny energi och andra områden, vilket ger högt praktiskt värde

1000VDC WKIGBT säkringslänkANSÖKNINGAR

Industriell styrning: Skyddar IGBT-moduler och växelriktarkretsar i industriella styrsystem.

Kraftsystem: Säkerställer kraftutrustning och kretsar i kraftverk, transformatorstationer och transmissionsledningar.

Transport: Skyddar högspänningskretsar i elfordon, tåg och flygplan.

Ny energi: Säkerställer tillförlitlighet och säkerhet för högspänningskretsar i förnybara energisystem, inklusive sol-, vind- och vattenkraft.

Kommunikation: Skyddar högspänningskretsar i kommunikationssystem, såsom fiberoptiska och trådlösa kommunikationsenheter.

Medicinsk: Garanterar tillförlitlighet och säkerhet för högspänningskretsar i medicinsk utrustning, t.ex. röntgenapparater, ultraljudsmaskiner och laserutrustning.

Aerospace: Skyddar högspänningskretsar i rymdfarkoster och satelliter, vilket säkerställer systemstabilitet och tillförlitlighet.

Järnvägstransport: Säkerställer högspänningskretsar i dragomvandlare, bromskontrollsystem och rälssignalutrustning.

Elkraftelektronik: Skyddar högspänningskretsar i effektförstärkare, signalomvandlare och nätaggregat.

Andra högspänningstillämpningar: Inkluderar plasmaskärmaskiner, elektrolysutrustning och andra högspänningsenheter

1000VDC WKIGBT säkringslänkCertifieringar

• is09001 iatf16949

Ursprung

Kina

ELEKTRISKA EGENSKAPER

Märkström	I2t (A2s)		Strömförlust (w) 1,0 tum	Nettovikt
Märkström	Smältande	Clearing	Strömförlust (w) 1,0 tum	Nettovikt
25A	19	100	13.6	224g
32A	35	180	16.8
40A	60	300	19.0
50A	130	670	20.50
63A	240	1200	21.0
80A	500	2400	26.0
100A	1000	5100	31.0
125A	1850	9500	33.0
160A	4000	20000	36.0
200A	8400	42000	43.0
225A	12500	59500	44.6
250A	15500	80000	47.0
